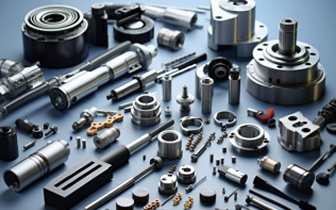

Логика сценария основана на типах обрабатываемых деталей
Основная концепция:
Начните с задачи обработки и разработайте необходимую архитектуру станка и систему оборудования.
Логика:
Исходя из типа детали заказчика и требований к обработке, определите наиболее подходящую конструкцию и конфигурацию станка.
Общие рамки
| Тип детали | Требования к механической обработке | Структура машины | Основные функциональные модули | Вспомогательные системы |
1.Детали с плоским рисунком и отверстиями
Характеристики механической обработки
· В основном плоскости и рисунки отверстий
· Высокие требования к точности повторного позиционирования
· Подходит для серийного производства и установки на нескольких станциях
Проблемы с механической обработкой
· Согласованность привязки к местоположению
· Точность позиционирования отверстия
Типичные типы машин
· Вертикальный обрабатывающий центр (VMC)
· Горизонтальный обрабатывающий центр (HMC)
· Центр сверления и нарезания резьбы
Типичные сценарии обработки
Плоскостная обработка с несколькими отверстиями
· VMC + Индексирующий стол + Инструмент для настройки инструментов + Многопозиционное приспособление
· Повышает эффективность дозирования
Обработка с постоянным шагом отверстий
· HMC + датчик для заготовки + Быстросменный поддон
· Обеспечивает высокую точность
Типичная конфигурация
|
Категория |
Модуль |
Типичная конфигурация |
Записи |
|
Основные функциональные компоненты |
Таблица индексации |
Гидравлический или сервоиндексирующий стол для обработки многогранных отверстий |
Обычно конфигурируется как 4-я ось |
|
Быстросменный поддон |
Повышает эффективность смены заготовки |
Подходит для мелкосерийного и среднесерийного производства |
|
|
Измерительная система |
Наладчик инструментов |
Компенсация настройки контактного инструмента |
|
|
Датчик обрабатываемой детали |
Автоматическое обнаружение ошибок в расположении отверстий |
|
|
|
Система инструментов |
Режущие инструменты |
Сверло, развертка, фреза |
Сверление, развертка, финишное фрезерование |
|
Держатель инструмента |
Держатель для инструментов BT /HSK / для тяжелых условий эксплуатации |
|
|
|
Система крепления |
Многопозиционное приспособление |
Одновременная обработка нескольких заготовок |
|
|
Пневматическое приспособление |
Автоматический зажим и позиционирование |
|
|
|
Расходные материалы |
Зажимы, тяговые шпильки, болты |
Общие крепежные элементы |
Регулярная замена |

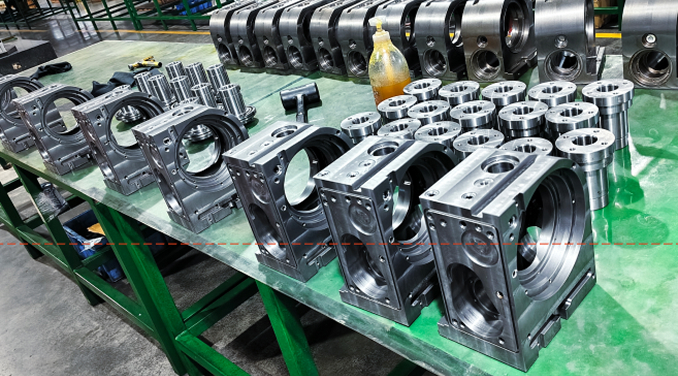

2.Детали полостного типа
01
Характеристики механической обработки
· Глубокие полости, корпуса, пресс-формы
· Многогранная обработка, глухие отверстия, глубокие пазы, внутренние проточные каналы
02
Проблемы с механической обработкой
· Высокий коэффициент вылета инструмента
· Сложность удаления стружки
· Подавление вибрации
· Высокие требования к точности (GD&T / шероховатость поверхности)
03
Типичные типы машин
· 4-осевой поворотный стол VMC +
· HMC (Контроль качества)
· 5-осевой обрабатывающий центр
Типичные сценарии обработки
|
Сценарий |
Конфигурация |
|
Корпус с глубокой полостью |
VMC + 4-осевой поворотный стол + термоусадочный держатель + шаровая концевая фреза с длинным хвостовиком + устройство для настройки лазерного инструмента |
|
Полость пресс-формы |
5-осевой обрабатывающий центр + высокоточный поворотный стол + шаровая концевая фреза + система зондирования |
|
Корпус для литья под давлением |
HMC + система с двумя поддонами + гидравлическое крепление + автоматическое измерение |
Типичная конфигурация
|
Категория |
Подсистема / модуль |
Типичная конфигурация |
Записи |
|
Основные функциональные компоненты |
Поворотный стол с ЧПУ |
Высокоточный поворотный стол с 4-й или 5-й осями |
Требуется высокая точность, рекомендуется использовать гидравлический тормоз по оси С |
|
Задняя бабка |
Поддерживает заготовки с длинными полостями |
Подходит для строительных конструкций |
|
|
Измерение и калибровка |
Наладчик инструментов |
Лазерный или контактный инструмент для настройки длины инструмента |
Рекомендуется автоматическая очистка |
|
Встроенный датчик |
Выравнивание заготовки и автоматическое измерение |
Автоматическая коррекция координат |
|
|
Система инструментов и держателей |
Режущие инструменты |
Шаровая концевая фреза с длинным хвостовиком, инструменты для черновой и чистовой обработки |
Лучше всего использовать с термоусадочными держателями |
|
Держатели для инструментов |
Термоусадочный держатель, сверхпрочный держатель, удлинительный держатель |
Подавляет вибрацию |
|
|
Система крепления |
Приспособление для быстрого позиционирования |
Модульная или индивидуальная система определения местоположения |
Подходит для многогранной обработки |
|
Пневматическое/гидравлическое приспособление |
Повышает эффективность зажима |
Интегрирован с поворотным столом |
|
|
Резка и охлаждение |
Охлаждающая жидкость для сквозного шпинделя |
Удаление стружки из глубоких отверстий |
Используется с насосом высокого давления |
|
Фильтрация охлаждающей жидкости |
Поддерживает чистоту охлаждающей жидкости |
Рекомендуется автоматическая фильтрация |
|
|
Расходные материалы |
Зажимы, гайки, тяговые шпильки |
Общие зажимные компоненты |
Периодическая замена |
|
Уплотнительные кольца, уплотнения |
Гидравлические уплотнительные элементы |
Критически важен для надежности |

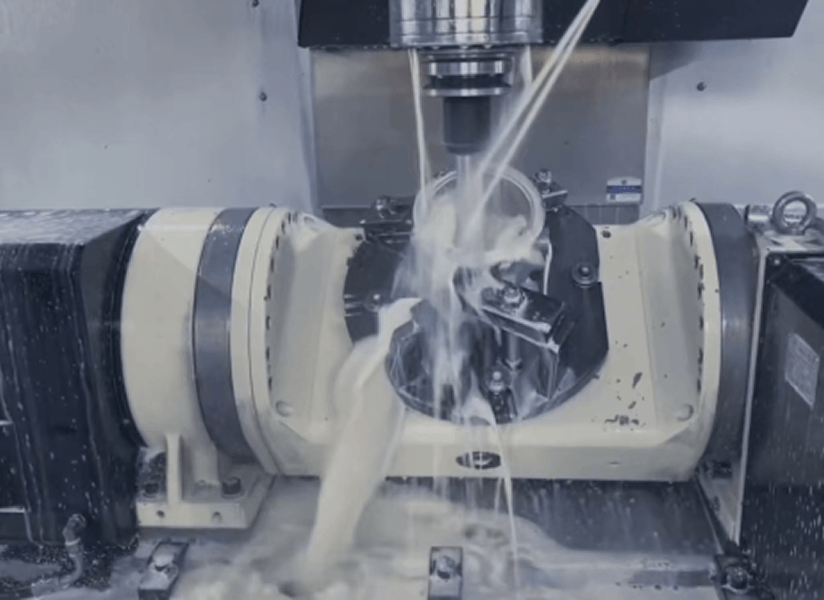

3.Детали со сложной поверхностью произвольной формы
01
Характеристики механической обработки
· Многоповерхностная, многоугловая и многоступенчатая механическая обработка
· Высокие требования к плавной траектории движения инструмента и компенсации
02
Типичные области применения
· Аэрокосмические компоненты
· Медицинские детали
· Сложные пресс-формы
03
Типичные типы машин
· 5-осевой обрабатывающий центр
· Фрезерно-токарный центр
Типичные сценарии обработки
|
Сценарий |
Конфигурация |
|
Изогнутые поверхности из аэрокосмического титана |
5-осевой станок + термоусадочный держатель + шаровая концевая фреза + устройство для настройки лазерного инструмента |
|
Обработка проточного канала пресс-формы |
Фрезерно-токарный станок + поворотный стол + система MQL |
Типичная конфигурация
|
Категория |
Модуль |
Типичная конфигурация |
Записи |
|
Основные функциональные компоненты |

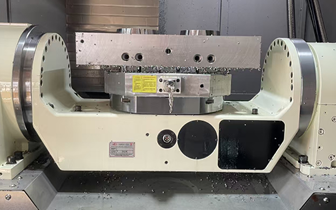

5-осевой поворотный стол |
Высокоточный двухдиапазонный привод по оси C + гидравлический тормоз |
|
|
Механическая револьверная головка (поворотная) |
Одновременная резка и навеска |
|
|
|
Измерительная система |
Настройщик лазерного инструмента |
Бесконтактное измерение с помощью инструмента |
|
|
Датчик обрабатываемой детали |
Автоматическое выравнивание и измерение отклонения поверхности |
|
|
|
Система инструментов |
Режущие инструменты |
Шаровая концевая фреза, торцевая фреза с бычьим носом, коническая фреза |
Обработка поверхностей произвольной формы |
|
Термоусадочный держатель |
Высокая жесткость, виброустойчивость |
|
|
|
Система охлаждения |
Охлаждение масляным туманом / MQL |
Уменьшает тепловую деформацию |
|
|
Расходные материалы |
Вставки, охлаждающая жидкость, уплотнения |
Общие вопросы |
|

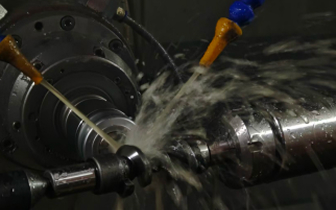

4.Детали типа вала
Характеристики механической обработки
· Длинные вращающиеся детали
· Требуется высокая соосность и жесткость опоры
Типичные операции
· Поворот
· Фрезерование канавок
· Сверление
Типичные типы машин
· Токарный станок с ЧПУ
· Фрезерно-токарный центр
Типичные сценарии обработки
|
Сценарий |
Конфигурация |
|
Приводной вал автомобиля |
Токарный станок + задняя бабка + устойчивая опора + приводной инструмент |
|
Вал гидравлического цилиндра |
Фрезерно-токарный станок + токарный зонд + комбинация инструментов |
Типичная конфигурация
|
Категория |
Модуль |
Типичная конфигурация |
Записи |
|
Основные функциональные компоненты |
Задняя бабка |
Опора для длинных валов |
|
|
Устойчивый отдых |
Высокоскоростная опора для предотвращения вибрации |
|
|
|
Измерительная система |
Поворотный зонд |
Определение центра заготовки |
|
|
Система инструментов |
Режущие инструменты |
Токарный инструмент, расточный инструмент, сверлильный инструмент |
Черновая и чистовая обработка |
|
Держатель приводимого в движение инструмента |
Обработка боковых отверстий и канавок |
|
|
|
Система крепления |
Трехкулачковый патрон |
Основной зажим |
|
|
Живой центр |
Задняя опора |
|
|
|
Расходные материалы |
Зажимные губки, инструменты, сальники |
Общие вопросы |
|
5.Пластины/Конструктивные детали
Характеристики механической обработки
· Большой размер
· Тонкостенные или сварные конструкции
· Легко деформируется, требует сильного зажима и подавления вибрации.
Типичные области применения
· Станкостроительные базы
· Рамы для оборудования
Типичные типы машин
· Портальный обрабатывающий центр
· Горизонтальный обрабатывающий центр
Типичные сценарии обработки
|
Сценарий |
Конфигурация |
|
Обработка большой опорной плиты |
Портальный станок + система установочных штифтов + торцевая фреза |
|
Механическая обработка каркасной конструкции |
HMC + портальное крепление + лазерная юстировка |
Типичная конфигурация
|
Категория |
Модуль |
Типичная конфигурация |
Записи |
|
Функциональные компоненты |
Портальное приспособление |
Крепление на большой площади |
|
|
Система установочных штифтов |
Повторяемое позиционирование |
|
|
|
Измерительная система |
Лазерная система выравнивания |
Калибровка плоскости |
|
|
Система инструментов |
Торцовая фреза, расточной инструмент |
Обработка больших площадей |
|
|
Система охлаждения |
Охлаждение туманом |
Уменьшает тепловое напряжение |
|
|
Расходные материалы |
Зажимы, блоки, тяговые шпильки |
Общие вопросы |
|
6.Прецизионные детали пресс-форм
01
Характеристики механической обработки
· Высокая точность
· Высокая чистота поверхности
· Поверхности сложной произвольной формы
02
Высокая чувствительность к
· Термическая деформация
· Биение инструмента
03
Типичные области применения
· Пластиковые формы для литья под давлением
· Формы для литья под давлением
· Прецизионные штамповочные формы
04
Типичные типы машин
· Высокоскоростной фрезерный станок
·5-осевой обрабатывающий центр
Типичные сценарии обработки
|
Сценарий |
Конфигурация |
|
Прецизионная обработка сердцевины пресс-формы |
Высокоскоростной станок + термоусадочный держатель + лазерный инструмент для настройки |
|
Зеркальная отделка каналов пресс-формы |
5-осевой станок + шаровая концевая фреза + охлаждение при постоянной температуре |
Типичная конфигурация
|
Категория |
Модуль |
Конфигурация |
Записи |
|
Основные функциональные компоненты |
5-осевой поворотный стол |
Высокоточный синхронный поворотный стол |
|
|
Измерительная система |
Настройщик лазерного инструмента |
Высокоточное инструментальное измерение |
|
|
Датчик обрабатываемой детали |
Обнаружение микроперемещений |
|
|
|
Система инструментов |
Режущие инструменты |
Шаровая концевая фреза, микрофреза |
Прецизионная обработка поверхностей |
|
Термоусадочный держатель |
Высокая жесткость |
|
|
|
Система охлаждения |
Охлаждение масляным туманом/ постоянный контроль температуры |
Контролирует тепловую деформацию |
|
|
Расходные материалы |
Тяговые шпильки, уплотнения, зажимы |
Прецизионные компоненты |
|
