Модульная конструкция • Высокая жесткость • Прецизионная разработка для промышленной резки в тяжелых условиях
Поделиться:
Обзор категории

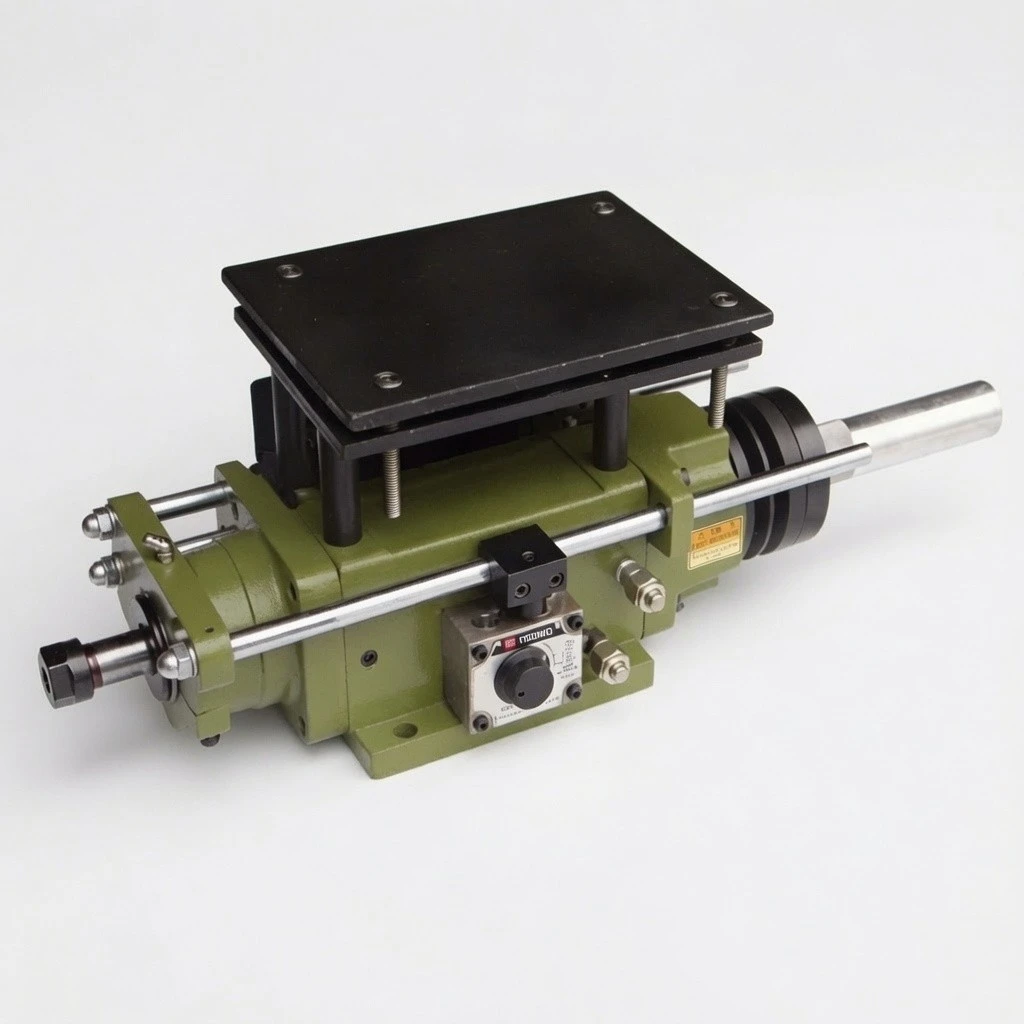

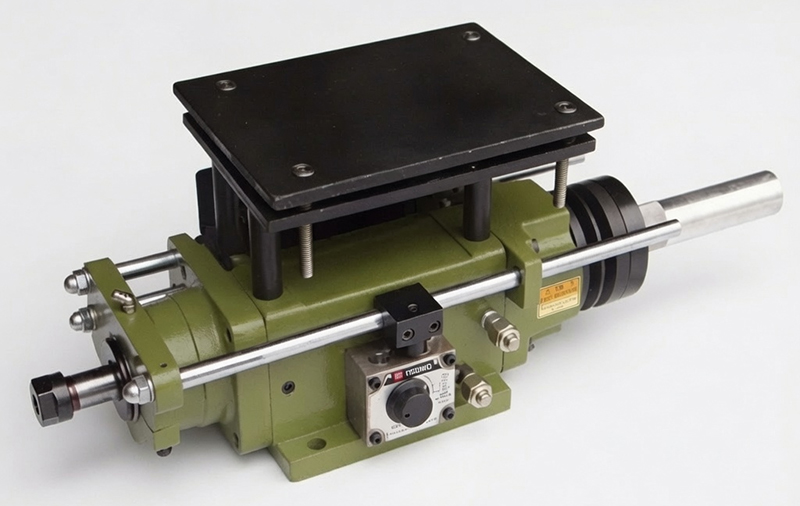

Обрабатывающие сервоприводы HAEGOLIA (силовые головки) - это модульные приводные элементы высокой жесткости, предназначенные для промышленной резки в тяжелых условиях. Каждый блок включает в себя специализированный прецизионный шпиндель, прочный чугунный корпус и специальный механизм подачи или привода в виде стандартного конструкционного блока. Заменяя специально разработанные конфигурации шпинделей, эти модули сокращают циклы проектирования оборудования и обеспечивают повторяемую точность обработки на крупносерийных многосменных производственных линиях.
Типичные области применения
Станки специального назначения (SPM): Специализированные однопозиционные установки для одновременной, многоосевой и угловой резки металла.
Массовое производство индексаторов: Высокочастотные установки, требующие минимального времени цикла, такие как ротационные передаточные машины и линейные индексаторные столы.
Автоматизированные производственные линии: Высокопроизводительные операции, включая бурение глубоких отверстий для автомобильных силовых агрегатов, крепление в аэрокосмической промышленности и обработку конструкционной стали.
Основные инженерные преимущества
Модульная архитектура: Стандартизированные базовые интерфейсы и заземляющие шпоночные пазы (например, 10H7 /20H7) обеспечивают быструю физическую интеграцию и точную совместимость с другими брендами.
Контроль биения шпинделя: Строгие правила сборки ограничивают радиальное и осевое биение торца до ≤ 0,005 мм, эффективно снижая гармонические колебания резания и продлевая срок службы инструмента.
Защита от перегрева и уплотнений: Двухгранные сальниковые уплотнения TC в сочетании со специализированными поршневыми кольцами изолируют полости подшипников от попадания охлаждающей жидкости или мелкой пыли, стабилизируя температуру во время длительной эксплуатации.
Обзор семейства продуктов

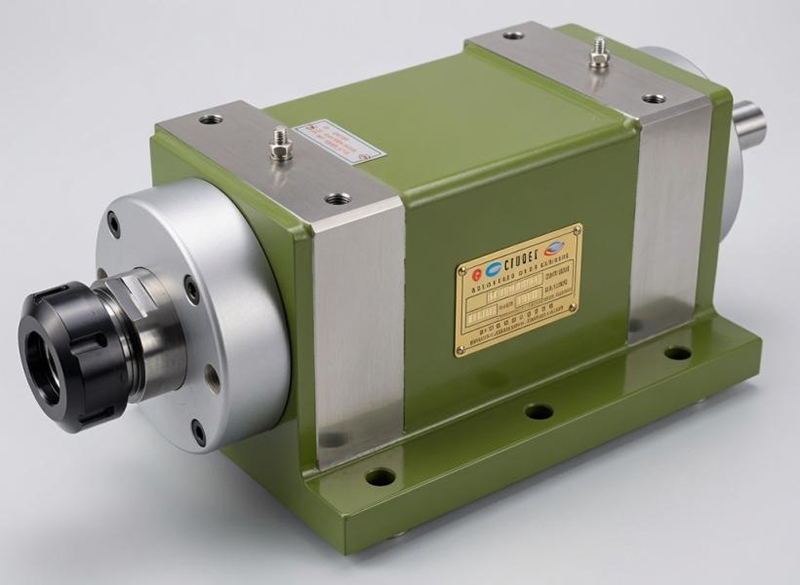

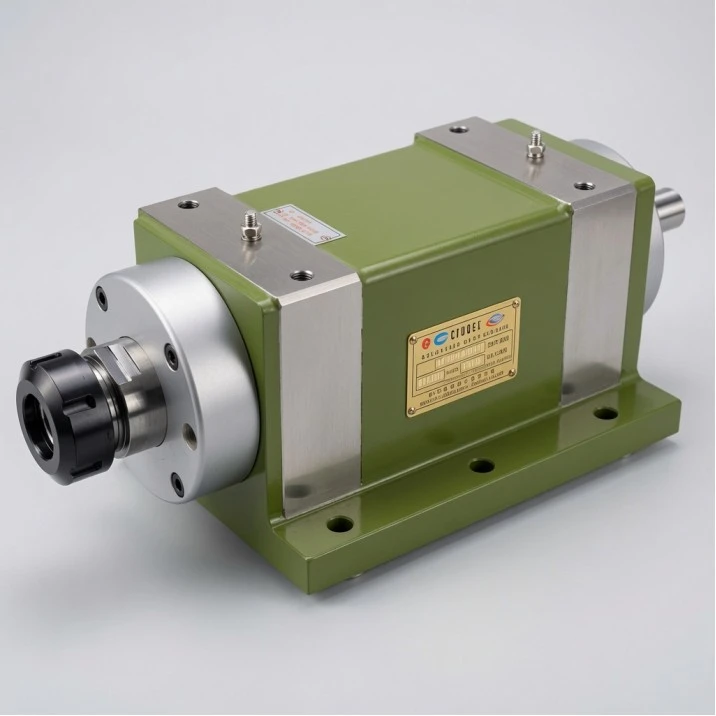

Серия 1: Прецизионные шпиндельные головки (серии SA / SB / SR)
Что это такое: Чисто вращательные приводные модули, построенные без внутреннего механизма осевой подачи.
Когда использовать: Оптимизирован для конфигураций станков, которые уже оснащены независимыми внешними сервоприводными линейными направляющими или гидравлическими подающими столами. Отсутствие связи между вращением и линейной подачей гарантирует, что значительные усилия резания не будут отклонять систему подачи, обеспечивая при этом высокую пространственную гибкость при многоосевой установке.
Технические особенности
|
Параметр |
Технические характеристики / Технические замечания |
|
Диапазон мощности |
Обеспечивает требуемый крутящий момент при различных скоростях съема материала |
|
Максимальная скорость |
Поддерживает современные высокоскоростные фрезерные станки для обработки алюминия и твердосплавные инструменты |
|
Биение шпинделя |
≤ 0,005 мм (радиальная и осевая поверхности) — устраняет вибрацию инструмента для сохранения однородности поверхности. |
|
Типы интерфейсов |
Цанга ER / конусность NT / Конусность MT / фланец FB — обеспечивает прямую совместимость с мировыми стандартами оснастки и зажимов |
Типичные области применения: Высокоскоростное фрезерование и прецизионная токарная обработка с помощью внешних направляющих; многоосевые сверлильные станки для станков с ЧПУ; модульная модернизация ЧПУ.

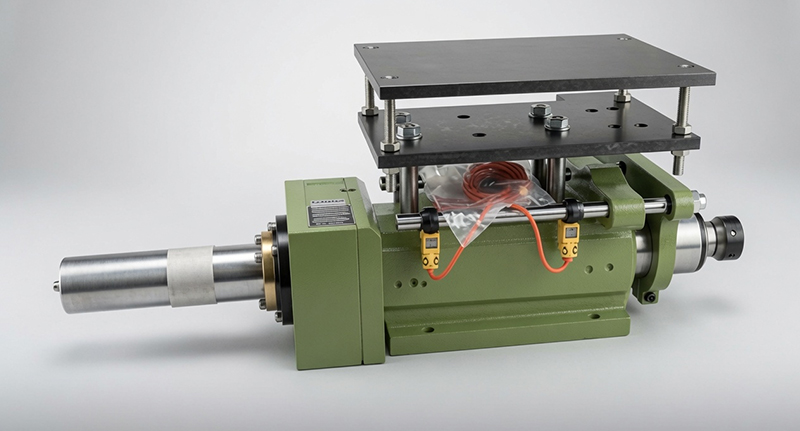

Серия 2: Расточные и фрезерные шпиндельные головки (серия HD — Гидравлическая подача)
Что это такое: Мощные модули для удаления материала, использующие встроенный гидравлический цилиндр высокого давления для осевой подачи.
Когда использовать: Рекомендуется для работы с прочными материалами (такими как чугун или конструкционная сталь), где стандартная пневматическая или сервоприводная подача не обеспечивает достаточной тяги. Встроенный гидравлический механизм опережения обеспечивает необходимую жесткость конструкции, необходимую для предотвращения прогиба при расточке большого диаметра или фрезеровании широкой поверхности.
Технические особенности
|
Параметр |
Технические характеристики / Технические замечания |
|
Рабочее давление |
Встроенное гидравлическое отверстие обеспечивает высокую жесткость осевого усилия при резке в сложных условиях |
|
Общий ход |
Позволяет обрабатывать глубокие отверстия и обеспечивает достаточный зазор при индексации |
|
Производительность бурения |
Оптимизирован для стали S45C — четко определяет конструктивные особенности для тяжелого однопроходного растачивания |
|
Интерфейс шпинделя |
Конусность NT (NT30–NT50) / фланец FB — Оптимизированы для установки тяжелых расточных станков и торцевых фрез |
Типичные области применения: Черновое и чистовое растачивание блоков цилиндров и крупных литых корпусов; крупнотоннажные линии торцевого фрезерования; специализированная обработка конструкционной стали.

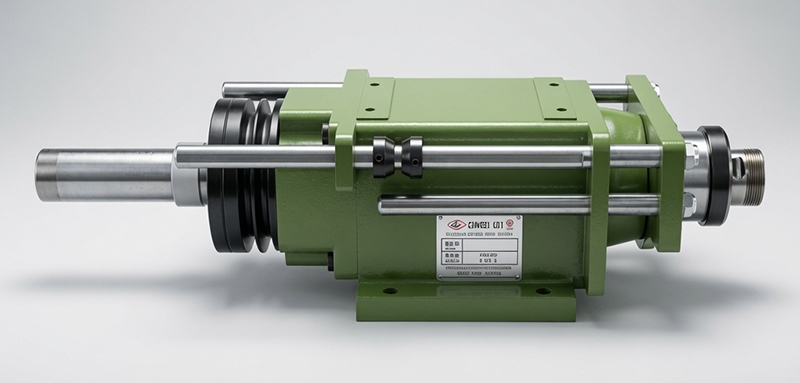

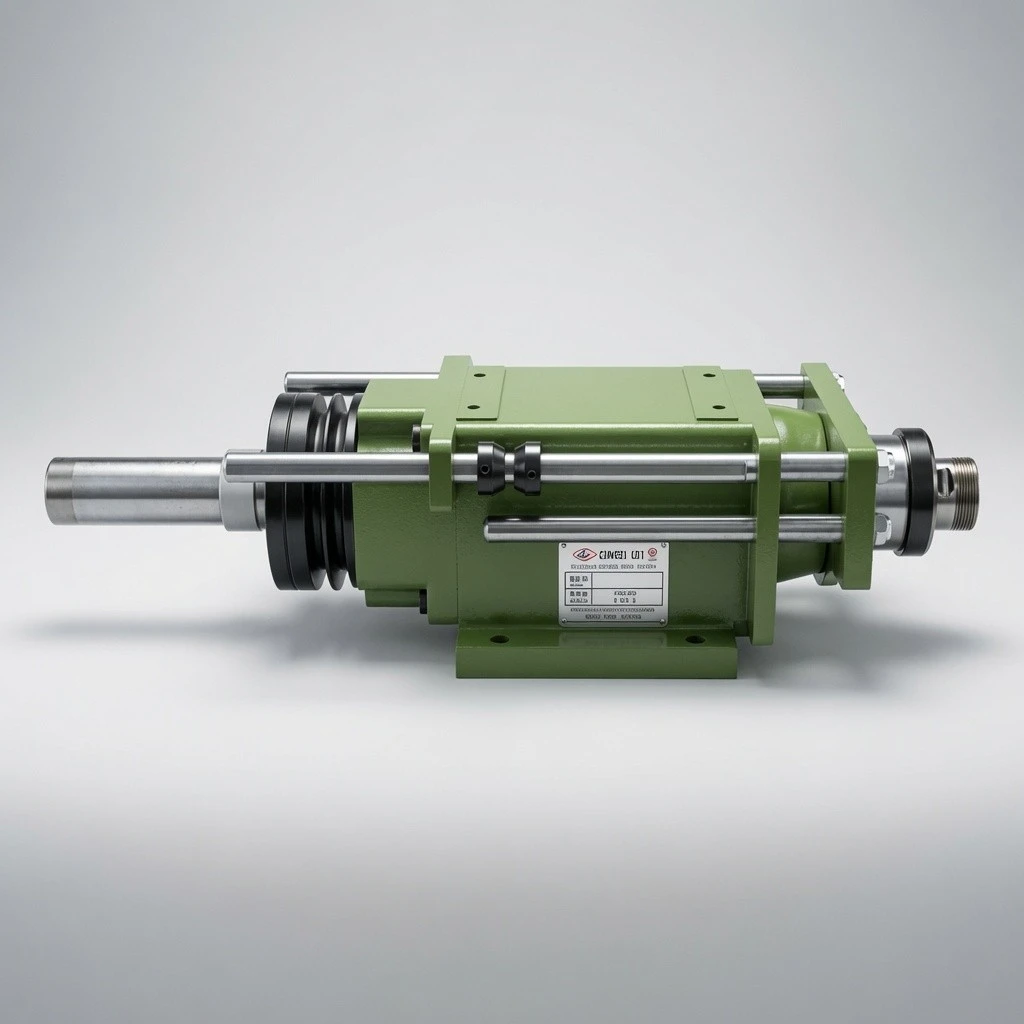

Серия 3: Сверлильные шпиндельные головки (серия HD — Пневматическая / гидравлическая самоподача)
Что это такое: Высокочастотные устройства для проделывания отверстий со встроенным пневматическим или гидравлическим самоподводом.
Когда использовать: Разработан для оптимизации времени цикла при выполнении крупномасштабных автономных буровых работ. Ультракомпактная конструкция носовой части специально усилена для установки многошпиндельных сверлильных головок, а встроенные микропереключатели хода позволяют управлять этапами быстрого продвижения и отвода.
Технические особенности
|
Параметр |
Технические характеристики / Технические замечания |
|
Привод в действие |
Пневматический или гидравлический (вплоть до высокопрочного отверстия) - возможность адаптации к наличию рабочей жидкости на заводе и требуемому усилию. |
|
Максимальная сила тяги |
Высокая тяга (гидравлическая конфигурация для тяжелых условий эксплуатации) - Позволяет сверлить отверстия большого диаметра непосредственно без контрольных отверстий |
|
Мощность бурения |
Для стали S45C — упрощает выбор фурнитуры на основе критериев целевого размера отверстия |
|
Диапазон скоростей |
Подходит для высокоскоростного сверления алюминия малого диаметра и тихоходного сверления стали |
Типичные области применения: Высокопроизводительные автоматизированные сверлильные установки и плотные схемы с несколькими отверстиями; многошпиндельная синхронизированная экструзионная обработка алюминия; многошпиндельная система крепления.
Серия 4: Резьбонарезные шпиндельные головки (серия HN — Механический ходовой винт)
Что это такое: Жесткие резьбонарезные модули, использующие сменный механический патрон с ходовым винтом для принудительной осевой подачи.
Когда использовать: Особенно важно для нарезания резьбы в глухих отверстиях или операций, требующих абсолютной целостности профиля резьбы. Физическая синхронизация вращения шпинделя и изменения шага резьбы в соотношении 1:1 предотвращает нарезание поперечной резьбы или зачистку в мягком алюминии или абразивном чугуне без использования дорогостоящих многоосевых контроллеров ЧПУ.
Технические особенности
|
Параметр |
Технические характеристики / Технические замечания |
|
Диапазон шага резьбы |
0,25 мм ∼ 4,0 мм — Управляется с помощью прецизионного ходового винта без электронного управления |
|
Пропускная способность резьбы |
M6 минимум ∼ M60 максимум (S45C) — определяет точные аппаратные ограничения от тонкой до тяжелой конструкционной резьбы. |
|
Максимальная скорость |
Скорость вращения до 2000 оборотов в минуту — соответствует современным скоростным производственным линиям |
|
Архитектура привода |
Герметичная высоковязкая смазка / зубчатый ремень — справляются с сильными инерционными ударами и тепловыми нагрузками при частых разворотах |
Типичные области применения: Нарезание резьбы с глухими отверстиями в литых под давлением автомобильных компонентах; высокопроизводительные промышленные линии по производству крепежных изделий; многошпиндельные станки для нарезания жесткой резьбы.
Руководство по выбору
Воспользуйтесь приведенной ниже блок-схемой принятия решений, чтобы быстро выбрать подходящую серию силовых головок в зависимости от конфигурации вашего станка и основной операции обработки.

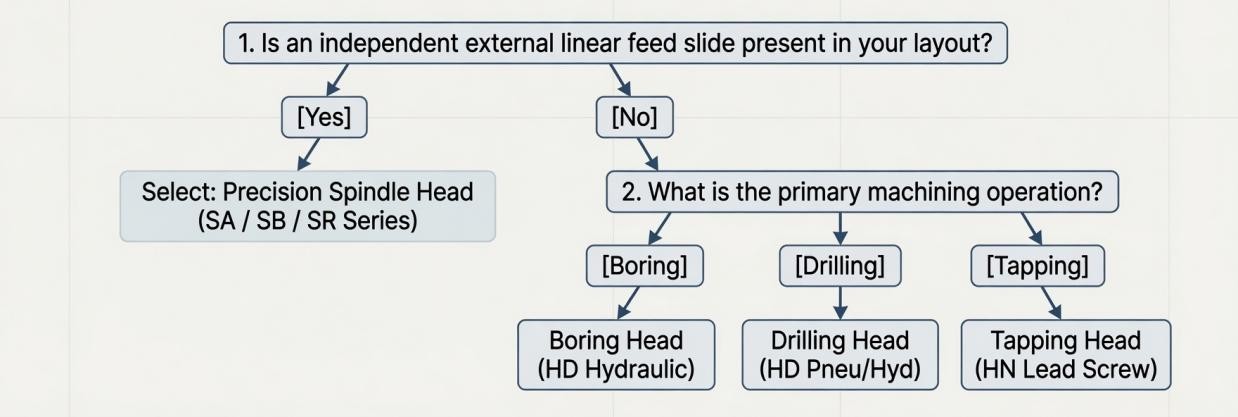

Рисунок 5-1: Блок-схема принятия решения о выборе силового напора
1. Оценка направляющих: Если в вашей конструкции уже имеется специальная линейная направляющая с сервоприводом, выберите прецизионную шпиндельную головку (серии SA / SB / SR).
2. Соответствие технологическому процессу: Выберите расточную и фрезерную шпиндельную головку (HD Hydraulic) для удаления тяжелых материалов; сверлильную шпиндельную головку (HD Pneumatic/Hydraulic) для высокочастотной обработки отверстий; или резьбонарезную шпиндельную головку (ходовой винт HN) для обеспечения точного профиля резьбы.
Основа производства и качества
Каждая силовая головка HG перед поставкой проходит стандартную заводскую проверку. Во вращающихся узлах используются спаренные подшипники премиум-класса (NSK/FAG) для распределения больших комбинаций осевых и радиальных нагрузок. Цифровые показатели балансировки и биения постоянно хранятся в архиве для каждого серийного номера, что позволяет международным системным интеграторам полностью обходить протоколы проверки вторичных цепочек поставок.
Пожалуйста, свяжитесь с нашими инженерами для получения более подробной информации о продукте и помощи в выборе.
