Общие черты:
Во всех моделях используется прецизионная трехкомпонентная зубчатая муфта с гидравлическим зажимом. Во время индексации поверхность стола не поднимается, что обеспечивает стабильную плоскость обработки. Точность индексации составляет ±4 угловых секунды, повторяемость - ±1 угловую секунду. Гидравлический зажим обеспечивает стабильный фиксирующий момент и высокую устойчивость к вибрации при резании. Конструкция в целом жесткая и способна выполнять задачи обработки в тяжелых условиях.
Поделиться:

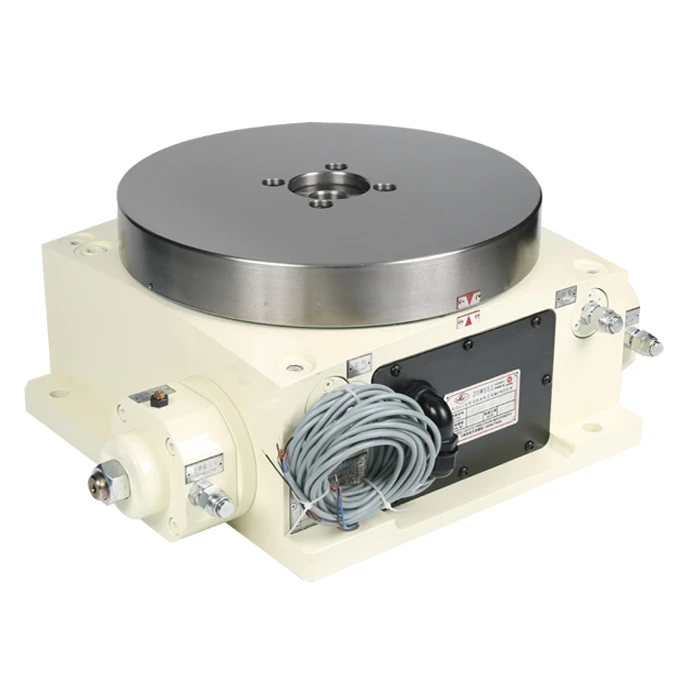

Серия NCCT – Прецизионный гидравлический индексирующий стол с кулачковым приводом
Способ привода: Серводвигатель приводит в действие кулачковый механизм с роликовой передачей для индексации, обеспечивая высокую скорость индексации и плавную работу. Кулачковый механизм имеет длительный срок службы, что делает его пригодным для длительных циклов высокочастотной обработки.
Углы индексации: Стандартные деления - 15° и 18°. Также доступны индивидуальные деления на 1° или 5°, что позволяет производить различные виды продукции и варьировать партии.
Типы таблиц:
Квадратный стол размером от 400 × 400 мм до 800 × 800 мм идеально подходит для зажима и размещения сложных заготовок.

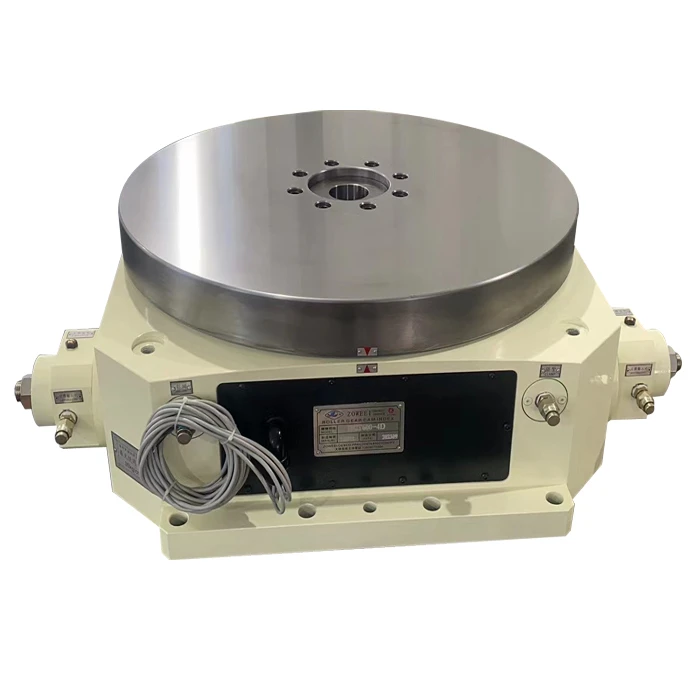

Круглый стол: Диаметр от 350 мм до 1000 мм, максимальная грузоподъемность до 4000 кг в зависимости от модели.
Совместимое оборудование: Может быть оснащен вспомогательными пластинами или креплениями. Подходит для фрезерных станков, расточных станков, шлифовальных станков, центров сверления/нарезания резьбы, модульных станков и различных станков специального назначения.
Серия HCT / HCTV – Мощный гидравлический индексирующий стол
Способ привода: Не приводится в действие двигателем. Для индексации используется гидравлический силовой агрегат с электромагнитным клапаном управления. Углы индексации фиксированы и поддерживают только равные деления (например,, 4, 6, 8, 12, 24 положения). Произвольные настройки угла не поддерживаются.
Типичные области применения:
Фрезерование и растачивание крупных конструктивных деталей и корпусов
Крупносерийное производство, требующее частой индексации под большим углом (автомобилестроение, энергетика)
Модернизация ручных делительных головок до автоматической гидравлической индексации на станках большой мощности

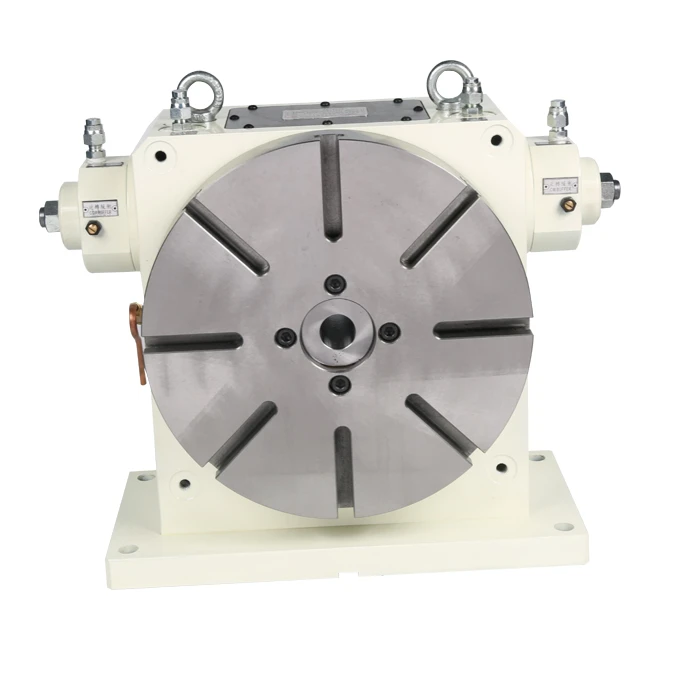

Особые указания: Серия HCTV поддерживает как горизонтальный, так и вертикальный монтаж и может быть интегрирована в качестве 4-й оси ЧПУ, что делает ее подходящей для конфигураций с ограниченным пространством или несколькими осями. По сравнению с сериями NCCT, модели серии HCT/HCTV обладают более высокой грузоподъемностью и крутящим моментом зажима и рассчитаны на большие нагрузки и суровые условия эксплуатации.
Требования и рекомендуемая серия
|
Требование |
Рекомендуемая серия |
|
Требуются гибкие углы поворота (1°, 5° или любой другой угол) |
NCCT (серводвигатель + кулачковый привод) |
|
Требуются только фиксированные равные деления (например,, 4, 6, 8, 12, 24) |
HCT / HCTV (гидравлическое электромагнитное управление) |
|
Вам нужен квадратный стол для зажима сложной заготовки |
Квадратный стол NCCT |
|
Вам нужен круглый стол для обычной ротационной обработки |
Круглый стол NCCT |
|
Большие нагрузки, интенсивная резка, суровые условия эксплуатации |
HCT/ HCTV - химиотерапия |
|
Требуется горизонтальный/вертикальный монтаж или интеграция с 4-й осью |
НКТВ |
|
Высокочастотное автоматизированное производство с длительным циклом производства |
NCCT (преимущество в долговечности кулачкового механизма) |
Пожалуйста, дайте мне знать, если потребуются какие-либо корректировки.
