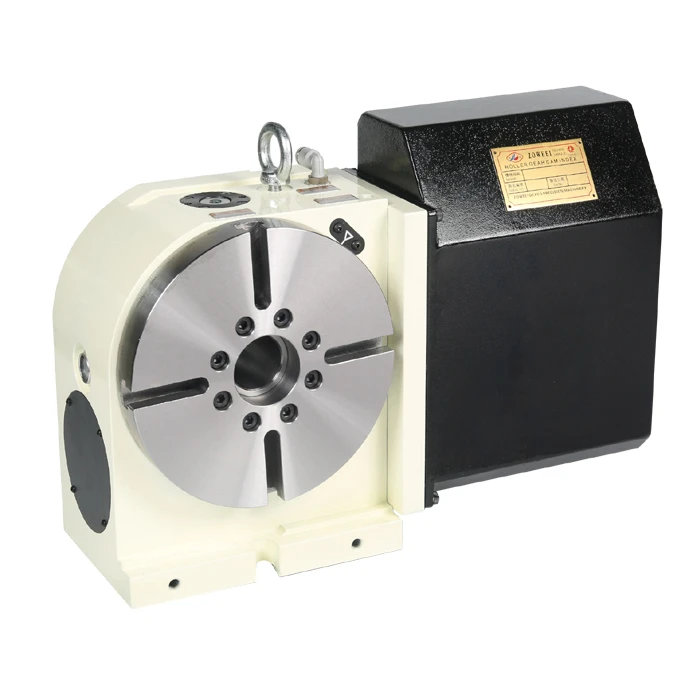

Поворотные столы с ЧПУ-4-я ось

Высокоточные индексирующие решения для обработки с ЧПУ нового поколения

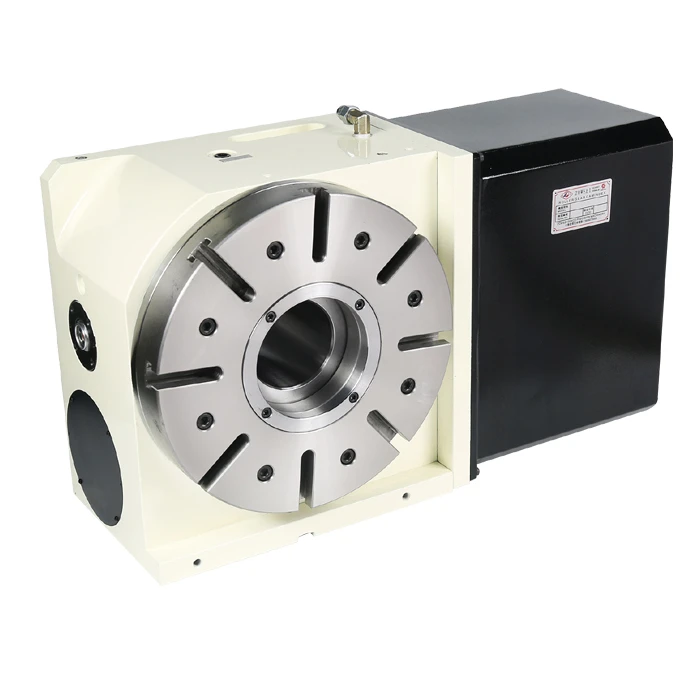

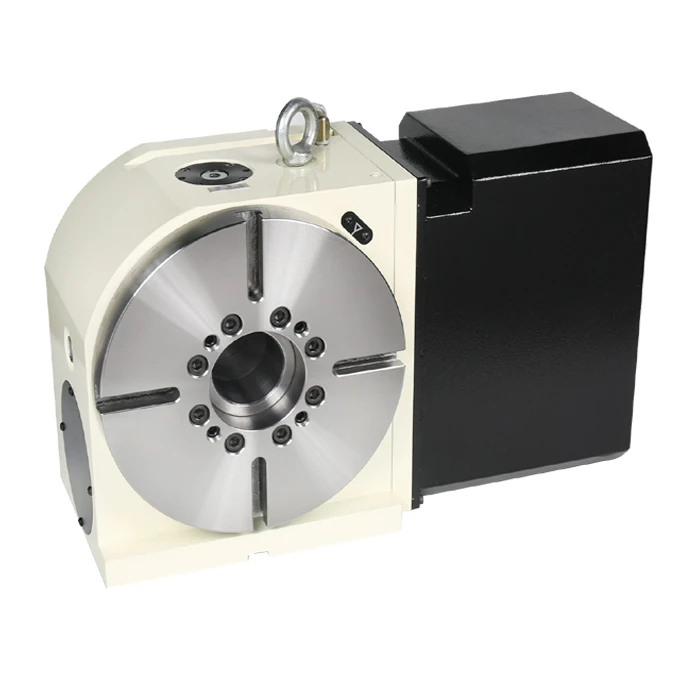

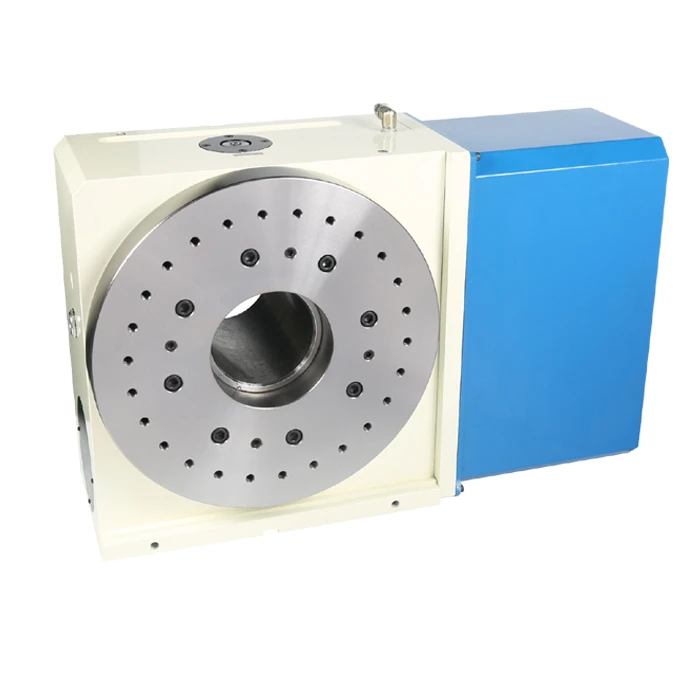

Серия CD - это высокоточные поворотные индексаторы, оснащенные ролико-кулачковым механизмом. В отличие от традиционных червячных передач, в серии CD для передачи мощности используется контакт качения, что обеспечивает отсутствие люфта, высокую чувствительность и долговременную стабильность работы 4-осевых обрабатывающих центров с ЧПУ.

Спросите сейчас

Техническое совершенство

1. Передаточный механизм: Контакт качения и нулевой люфт

Логика: Во внутренней конструкции используется прецизионный роликовый кулачок, преобразующий трение скольжения в движение качения.

Производительность: Благодаря предварительно настроенной координации между кулачком и роликами механический люфт физически устраняется. Это обеспечивает быструю реакцию и превосходную точность позиционирования при частых пусках-остановках и двунаправленном индексировании.

2. Стабильность точности: Повторяемость ±4"

Ключевая метрика: Поддерживается минимальная установочная единица измерения 0,001° с точностью до 20 дюймов и повторяемостью в пределах ±4 дюймов.

Долговечность: Благодаря низкому износу трансмиссии качения точность остается неизменной даже при длительной обработке в тяжелых условиях, что значительно снижает затраты на техническое обслуживание.

3. Динамический отклик: Высокая скорость и эффективность

Оптимизированное передаточное число: Для высокочастотной обработки (например, 3C industry) такие модели, как CD-125/170/200, имеют передаточное число 1:36, что позволяет достичь максимальной выходной скорости в 111 оборотов в минуту, что сводит к минимуму время индексации без резания.

4. Жесткость фиксации: Многоступенчатый зажим

Надежность: Оснащен пневматическими или гидравлическими зажимными механизмами высокой жесткости. Например, модель CD-255 обеспечивает момент зажима 50 кгс.м (Пневматический) / 110 кгс.м (Гидравлический), обеспечивающий нулевое смещение при резке в тяжелых условиях.

Технические характеристики и совместимость

ассортимент продукции Доступны столы диаметром от Φ125 мм до Φ1000 мм:

Серия CD/CT:

Вертикальная/горизонтальная конструкция двойного назначения, совместимая с большинством вертикальных обрабатывающих центров (VMC).

Серия HCD:

Специальная горизонтальная конструкция с квадратным столом, оптимизированная для горизонтальных обрабатывающих центров (HMC).

Глобальная системная интеграция Стандартизированный дизайн интерфейса для плавной интеграции с ведущими мировыми сервосистемами:

Fanuc / Mitsubishi / Yaskawa / Siemens / Heidenhain и многое другое.

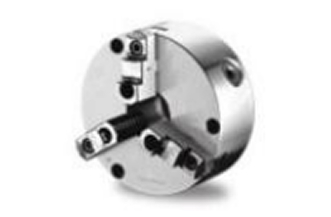

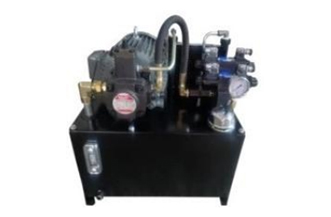

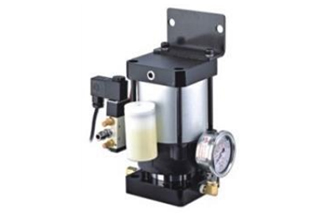

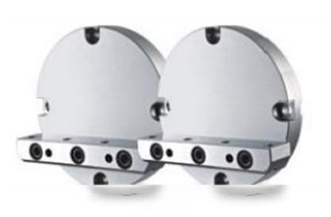

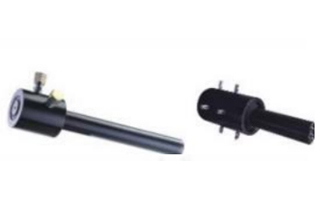

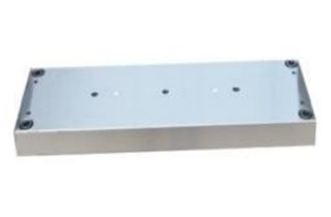

Поддерживающая экосистема Комплексная система фиксации деталей с соответствующими задними бабками серий HTS (ручная), TAT (автоматическая) и FT (пневматическая тормозная система) для обеспечения жесткости при обработке сложных деталей.

НОМЕР 001° (тысячная доля градуса)

Спецификация/модель		Единица измерения	CD-125	CD-170	CD-200	CD-255	CD-320	CD-400	CD-500	CD-630	CD-630H	CD-800H	CD-1000H
Диаметр стола		мм	φ125	φ170	φ200	φ255	φ320	φ400	φ500	φ630	630*630	800*800	1000*1000
Центральная высота (по вертикали)		мм	110	135	160	160	210	255	310	360	卧式	卧式	卧式
Диаметр сквозного отверстия шпинделя		мм	20	40	40	60	90	120	180	100	100	100	100
Общая высота (по горизонтали)		мм	150.2	153.8	153.8	204.5	250	255	315	330	375	420	445
Диаметр отверстия в столе		мм	φ35	φ40	φ50	φ80	φ120	φ140	φ200	φ150	φ150	φ150	φ150
Т-образный паз стола		мм	12Ч7	12Ч7	12Ч7	12Ч7	14Ч7	14Ч7	18Ч7	18Ч7	18Ч7	22Ч7	22Ч7
Направляющий блок позиционирования		мм	14Ч7	18Ч7	18Ч7	18Ч7	18Ч7	18Ч7	18Ч7	18Ч7	16Х7	16Х7	16Х7
Макс.Выходная скорость (4000 об/мин)		оборотов в минуту	111	111	111	67	55.5	33	33	22	22	18.5	5.5
Коэффициент уменьшения			1:36	1:36	1:36	1:60	1:72	1:120	1:120	1:180	1:180	1:216	1:720

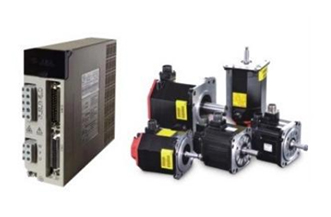

Выбор серводвигателя			β4/β8 HF104	β4/β8 HF104	β4/β8 HF104	β8/β12 HF154	β22 HF204	β22 HF204	β22 HF204	β22 HF354	β22 HF354	β22 HF354	β22 HF354
Мертвый груз	Вертикальный	килограммы	50	75	75	100	200	250	400	600	/	/	/
	Горизонтальный	килограммы	80	150	150	250	450	500	800	1600	1600	3500	5000
	Применяемая задняя бабка	килограммы	80	150	150	250	410	500	800	1300	/	/	/
Повторяемость		сек	±4	±4	±4	±4	±4	±4	±4	±4	±4	±4	±4
Точность индексации		сек	40	20	20	20	20	20	20	20	20	20	20
Масса нетто (без учета Двигатель)		кг	38	50	58	140	180	300	450	700	750	1170	2160
Допустимая максимальная нагрузка Осевая нагрузка (Н)		N	11000	15000	17500	20000	23000	40000	55000	85000	85000	105000	192000
Допустимая радиальная нагрузка (Н·м)		Н·м	270	300	330	1000	1200	2000	2600	6100	6100	7600	21000
Допустимая моментная нагрузка (Н·м)		Н·м	500	1000	1400	1800	2000	4000	7100	9600	9600	12800	23500
Система блокировки (пневматическая)		МПа	3-5	3-5	3-5	/	/	/	/	/	/	/	/
Система зажима (пневматическая/гидравлическая)			Пневматический	Пневматический	Пневматический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический
Давление подачи		кг/см2	5	5	5	25	30	30	30	35	35	35	35
Момент зажима		Н·м (кгс.м)	16	25	25	90	150	180	265	460	460	760	1100
