Пустотелые поворотные платформы

Приводной блок с секундной стрелкой, объединяющий прецизионную трансмиссию и поворотные подшипники высокой жесткости

Интегрированная трансмиссия и опора: Редукционный механизм и поперечно-роликовый подшипник имеют глубокую интеграцию, что позволяет крепить полезные грузы непосредственно к выходному столу, исключая возможность установки независимых корпусов подшипников и муфт.

Универсальный многоимпульсный привод: Доступен в вариантах червячной передачи, спирально-конической передачи и гипоидной передачи для точного соответствия различным условиям эксплуатации, таким как самоблокировка, большая нагрузка и низкий уровень шума.

Прецизионная индексация в угловую секунду: Повторяющаяся точность позиционирования в пределах ≤±10 угловых секунд при сроке службы всей серии в 20 000 часов.

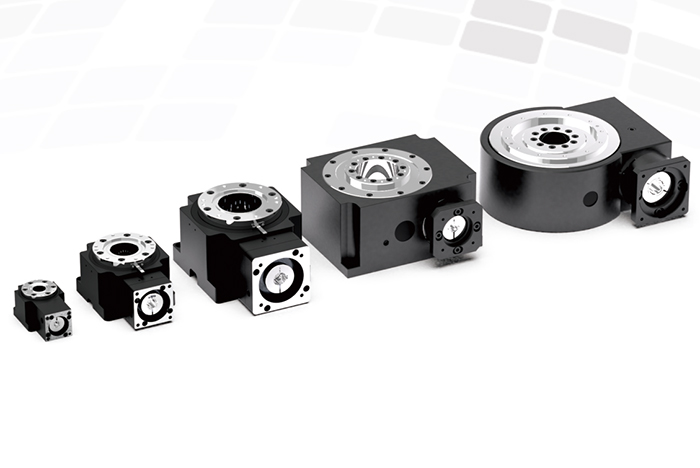

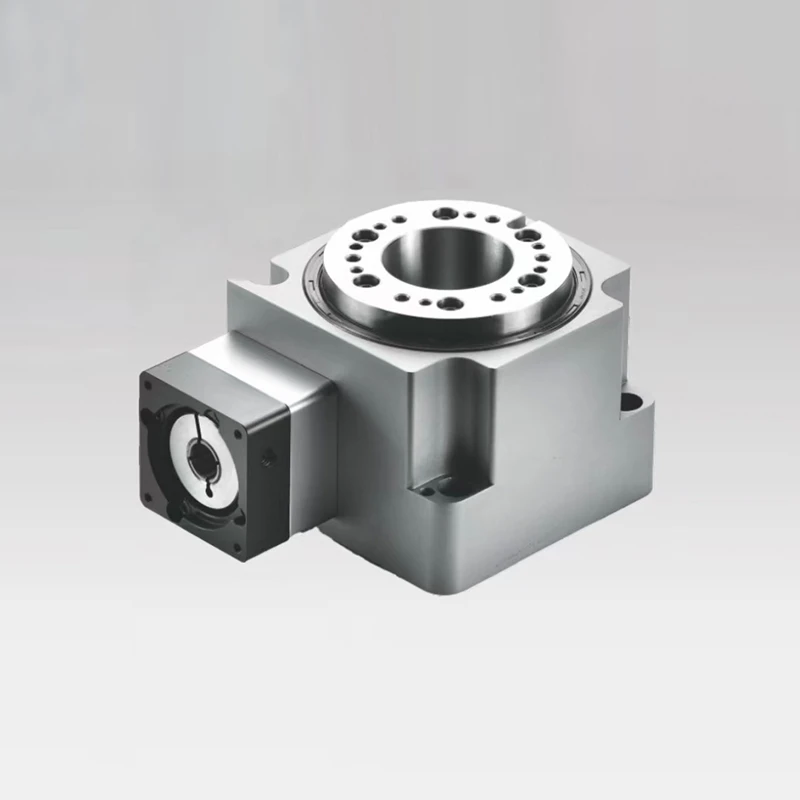

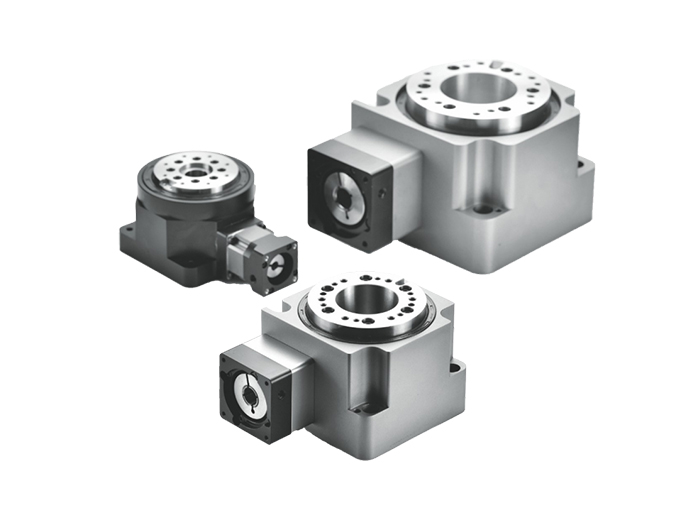

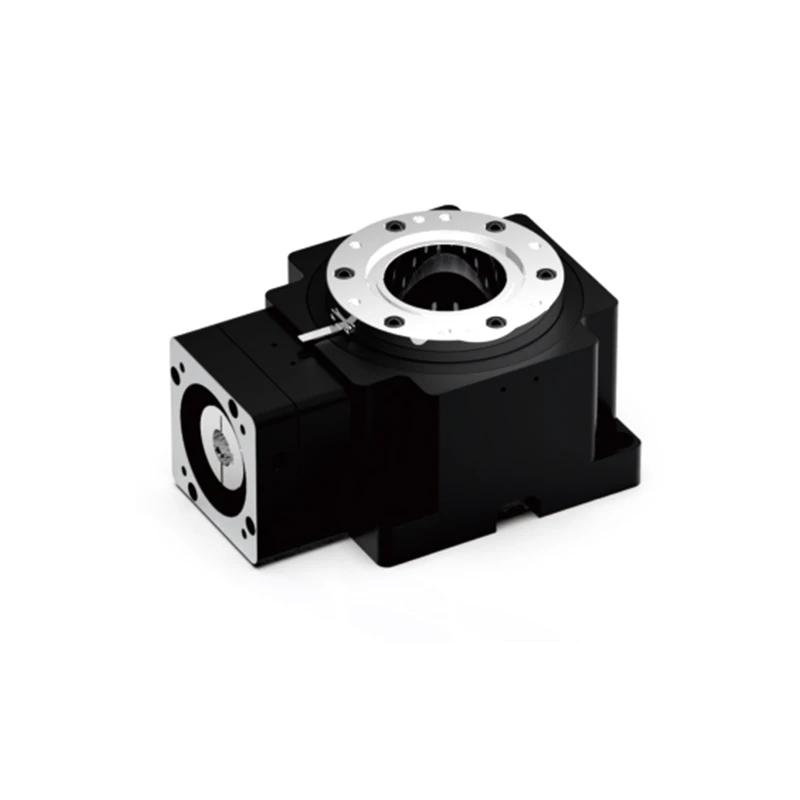

Прецизионная полая поворотная платформа представляет собой высокоинтегрированный привод, предназначенный для многопозиционных автоматизированных индексационных столов. Философия ее конструкции заключается в монолитной интеграции прецизионного редуктора и поперечного роликоподшипника высокой жесткости.

Фиксируя груз непосредственно на выходном поворотном столе, система одновременно обеспечивает устойчивую опору для вращения при осевых, радиальных и опрокидывающих моментах. Это устраняет необходимость в изготовленных на заказ дополнительных подшипниковых узлах и трансмиссионных соединениях, существенно упрощая процесс сборки и повышая жесткость системы.

По сравнению с двигателями с прямым приводом (DD) полая поворотная платформа обеспечивает превосходное поглощение крутящего момента при перегрузке и более высокую экономичность при высокочастотных циклах запуска и остановки. По сравнению с традиционными механическими кулачковыми индексаторами, она поддерживает полностью программируемую индексацию произвольного угла наклона, что обеспечивает большую гибкость во времени цикла. Полые сквозные отверстия большого диаметра, применяемые в полной серии, позволяют пневматическим линиям, электрическим кабелям и лазерным трассам проходить непосредственно через поворотный центр, полностью исключая запутывание кабелей и усталостные повреждения.

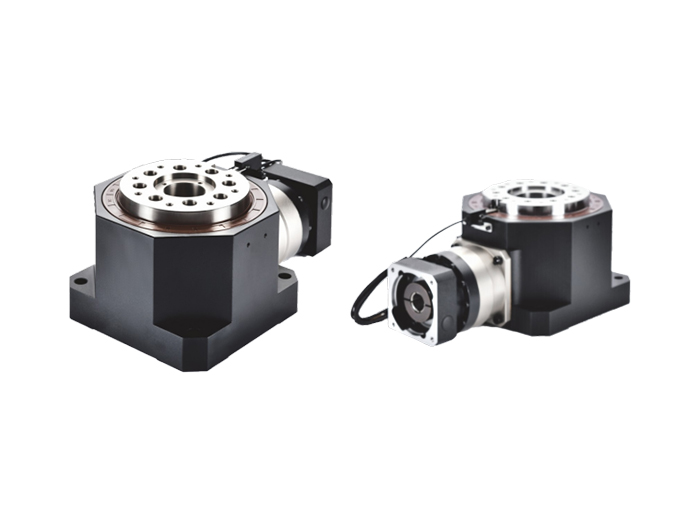

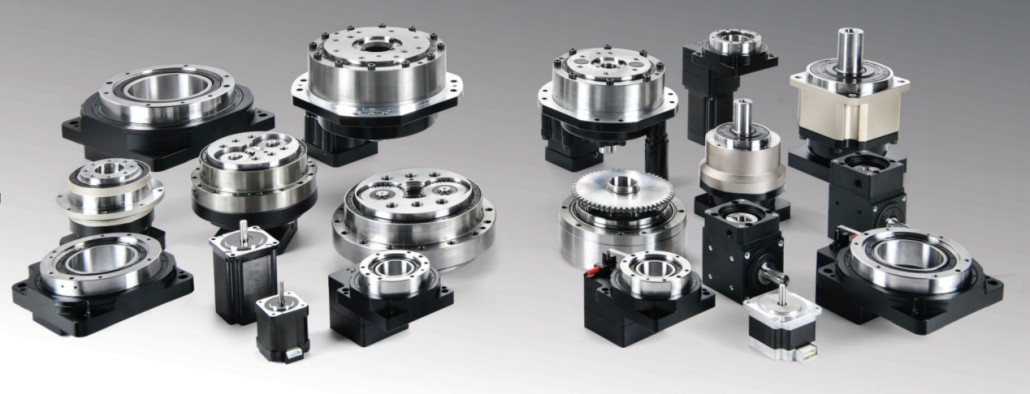

1. Прецизионная передача: Три геометрические формы для точного соответствия требованиям применения.

Червячный привод (горизонтальная серия): Конфигурация со скользящим контактом обеспечивает механическую самоблокировку, исключающую риск обратного хода диска при потере мощности - идеально подходит для вертикальных конфигураций и экономичной стандартной индексации.

Спиральная коническая зубчатая передача (серия Right-Angle): Шлифованная поверхность спирального зуба обеспечивает высокоэффективное перенаправление крутящего момента на 90°, обеспечивая исключительную точность удержания при больших ударных нагрузках.

Гипоидная зубчатая передача (серия Hypoid): Конструкция со смещенной осью увеличивает количество зубьев в одновременном зацеплении, снижая нагрузку на один зуб. Это обеспечивает высокую мощность крутящего момента в строго ограниченных пределах с малым зазором и при этом значительно подавляет высокочастотные гармоники.

2. Поворотная опора высокой жесткости: Один подшипник выдерживает разнонаправленную нагрузку.

В выходной стол непосредственно встроен прецизионный роликоподшипник с поперечным расположением роликов, в котором ролики расположены со скрещиванием под углом 90°. Эта уникальная конструкция подшипника независимо справляется с комбинированными осевыми, радиальными и опрокидывающими моментами. Даже при большой эксцентриковой нагрузке осевое и радиальное биение выходного диска остается стабильным в пределах ≤0,01 мм, полностью устраняя колебания торца и прогиб консоли, вызванные зазором в подшипнике, что обеспечивает стабильность работы в течение длительного времени.

3. Полностью открытый интерфейс двигателя: Подключи и работай, нулевая муфта

Благодаря модульному переходному фланцу двигателя с возможностью замены и входному валу в сборе, он обеспечивает полную совместимость с основными сервоприводами переменного тока и шаговыми двигателями таких брендов, как Yaskawa, Mitsubishi и Panasonic. Инженеры могут быстро подобрать мощность без изменения конструкции шасси станка, что значительно сокращает время выполнения работ от первоначального проектирования до ввода в эксплуатацию в цехе.

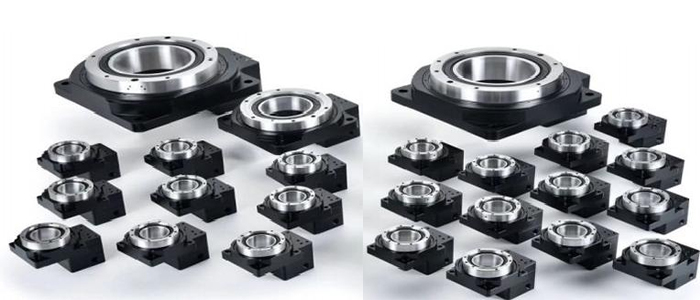

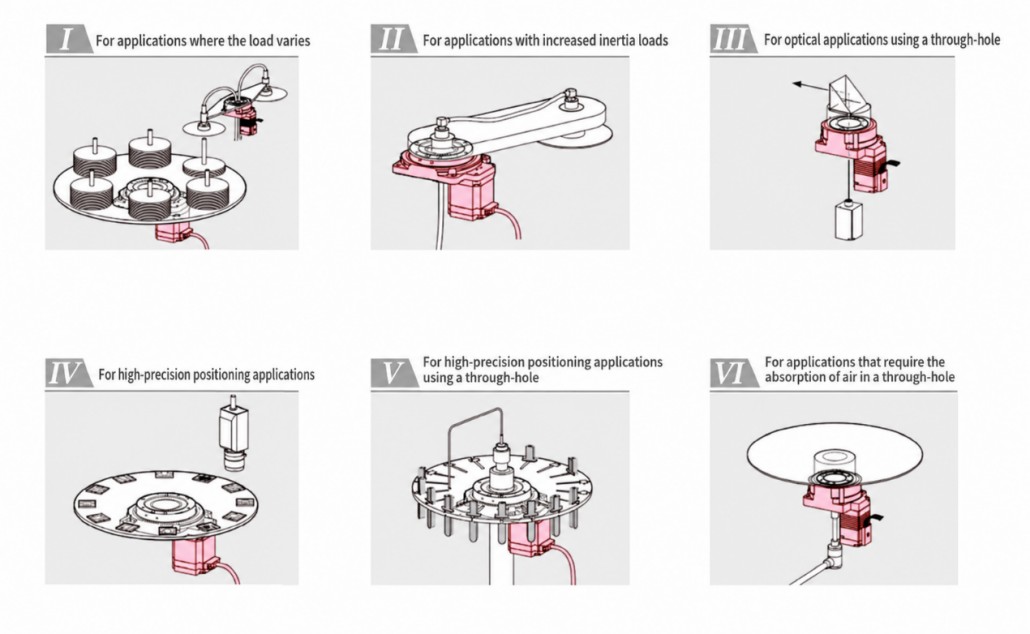

Автоматические сварочные манипуляторы: В большом пустотелом отверстии, проходящем прямо через центр, расположены выводы горелки и линии подачи защитного газа, что обеспечивает неограниченное непрерывное вращение на 360°. Самоблокирующийся червячный редуктор обеспечивает надежную ориентацию при аварийных остановках.

Работа с полупроводниковыми пластинами: Повторяемость в угловых секундах соответствует строгим допускам на выравнивание пластин, а в полых каналах легко размещаются линии вакуумного всасывания. Серия Hypoid с низким уровнем выбросов твердых частиц идеально подходит для чистых помещений.

Индексирующие столы для лазерной резки и маркировки: простая замена двигателям DD, обеспечивающая точную индексацию позиционирования при одновременном снижении общей стоимости системы и устранении сложностей с терморегулированием.

Прецизионные сборочные линии 3C: Малошумная и не требующая технического обслуживания работа соответствует требованиям модернизации промышленной автоматизации, обеспечивая гибкое программирование для произвольной индексации на нескольких станциях.

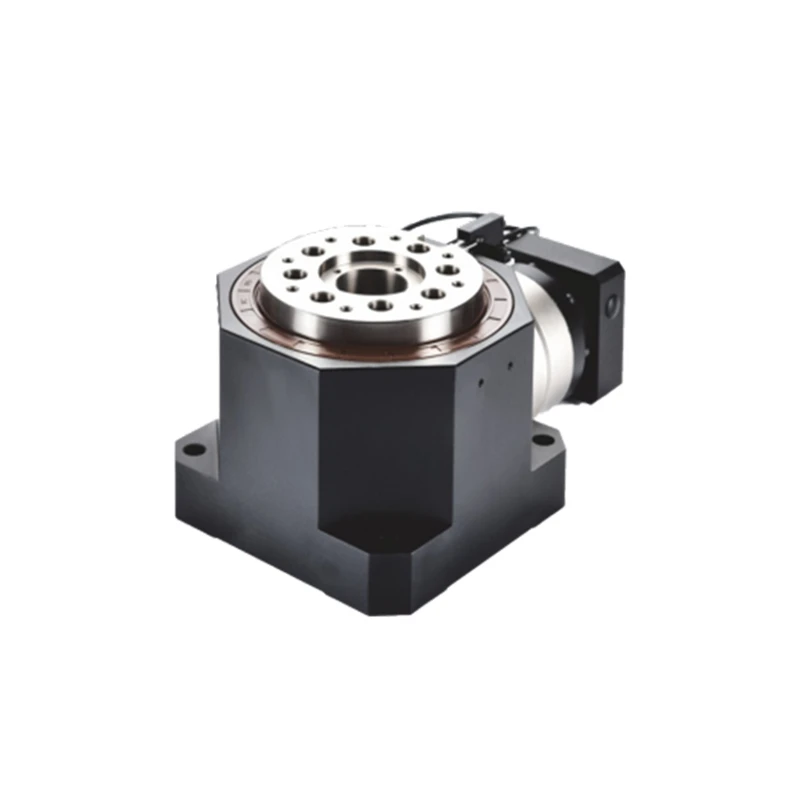

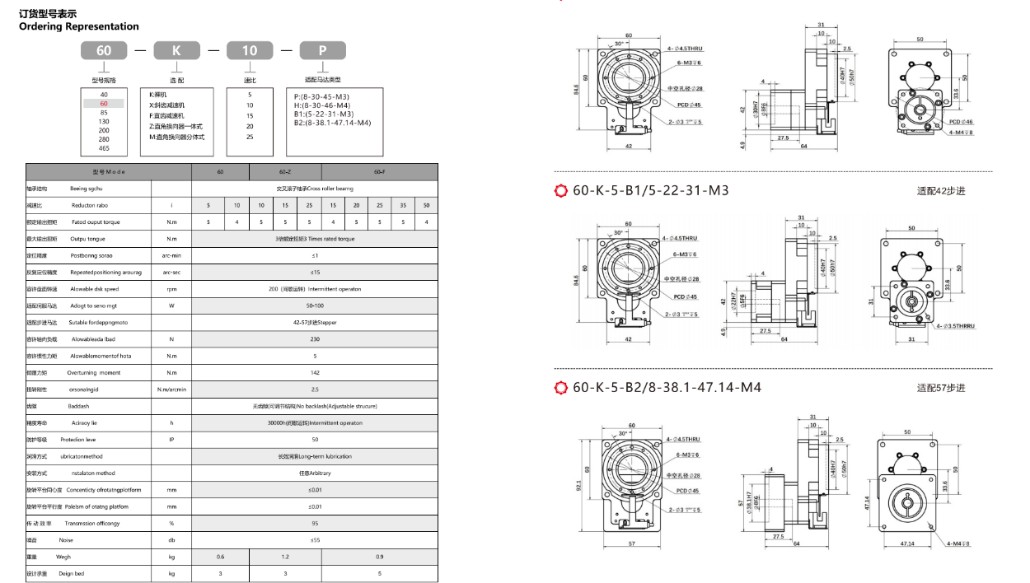

Полная таблица технических параметров: Этот обзор служит общим руководством по продукту. Для получения подробных чертежей размеров, точных диаметров проходных отверстий, допустимых осевых/радиальных усилий и точных передаточных чисел (например,, 1:5, 1:10, 1:18) для конкретных моделей, пожалуйста, загрузите полное техническое руководство по полой поворотной платформе.

Индивидуальная инженерная проверка: расчет инерции и ускорения рабочего цикла имеет решающее значение для успешной индексации. Поделитесь с нами массой вашего груза, диаметром поворотного стола и заданным временем цикла. Прикладные инженеры HAEGOLIA бесплатно проведут динамические расчеты и дадут рекомендации по моделированию.
