Системы индексации кулачков

Современные высокочастотные решения для прерывистого перемещения с нулевым люфтом

Системы индексации кулачков преобразуют непрерывное вращательное движение в точное, прерывистое индексирующее движение. Опираясь на двадцатилетний опыт прецизионного производства, наши индексаторы оснащены оптимизированным механизмом роликовой муфты, который полностью устраняет люфт, присущий традиционным зубчатым передачам, обеспечивая высокую скорость вращения, высокий крутящий момент и не требующее технического обслуживания поворотное позиционирование для автоматизированных сборочных линий, упаковочного оборудования и оборудования для производства литий-ионных аккумуляторов.

Спросите сейчас

Современные высокочастотные решения для прерывистого перемещения с нулевым люфтом

ТЕХНИЧЕСКОЕ СОВЕРШЕНСТВО

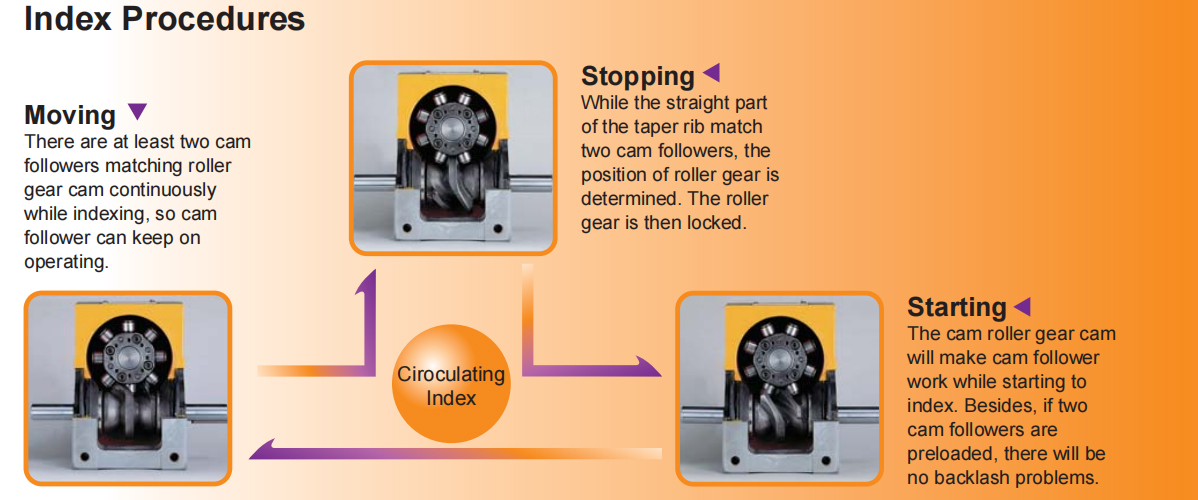

1. Механическая кинематика: Чистое трение качения и нулевой люфт

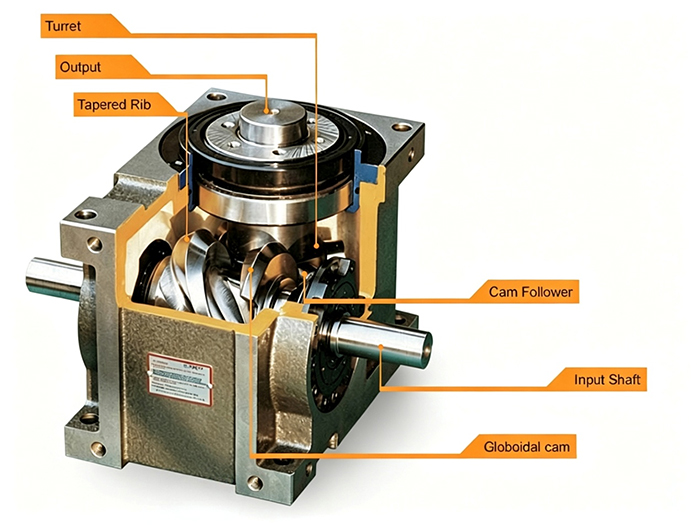

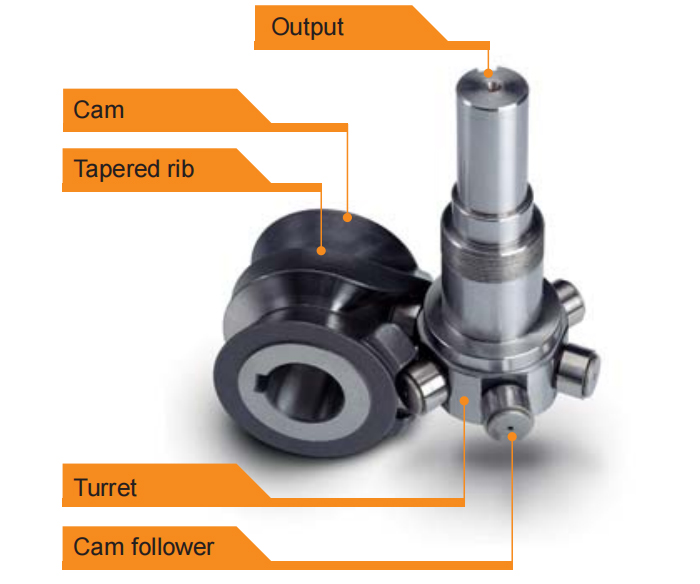

• Логика механизма: Глобоидальный кулачок на входном валу плавно соединяется с коническими роликоподшипниками на выходном барабане. Благодаря физической предварительной загрузке кулачка и роликов устраняются механические мертвые зоны и люфт в источнике, что обеспечивает абсолютную фиксацию как на этапах разгона, так и на этапе остановки.

• Износостойкость: Традиционное трение скольжения полностью заменено контактом качения. Даже после миллионов высокочастотных циклов устройство сохраняет точность индексации с точностью до угловой секунды без ухудшения точности.

2. Управление динамикой: Математически оптимизированные кривые движения

• Подавление вибрации: Стандартные конфигурации поддерживают несколько усовершенствованных кривых ускорения, включая модифицированную синусоиду (MS), модифицированную трапецию (MT) и модифицированную постоянную скорость (MCV50).

• Основное преимущество: Эти математические профили эффективно сглаживают пиковое ускорение, значительно снижая инерционные удары и вибрацию при высокоскоростном индексировании, непосредственно защищая сборочные механизмы, роботизированные манипуляторы и деликатные детали.

Системы индексации кулачков

3. Промышленная жесткость: Прочный литой корпус и пожизненная смазка.

• Жесткость конструкции: Вся система заключена в высокопрочный чугунный корпус с несколькими гранями прецизионной обработки. Она поддерживает очень гибкие конфигурации монтажа на нескольких гранях (V, W, P, S, T, U), что позволяет легко интегрировать ее в любую конструкцию станины.

• Конструкция, не требующая технического обслуживания: Основные внутренние компоненты трансмиссии постоянно находятся в масляной ванне для оптимального отвода тепла и смазки, что сводит к минимуму время простоя в условиях интенсивного производства в режиме 24/7.

ПРИМЕНЕНИЕ И РЕШЕНИЕ ПРОБЛЕМ

Системы индексации кулачков

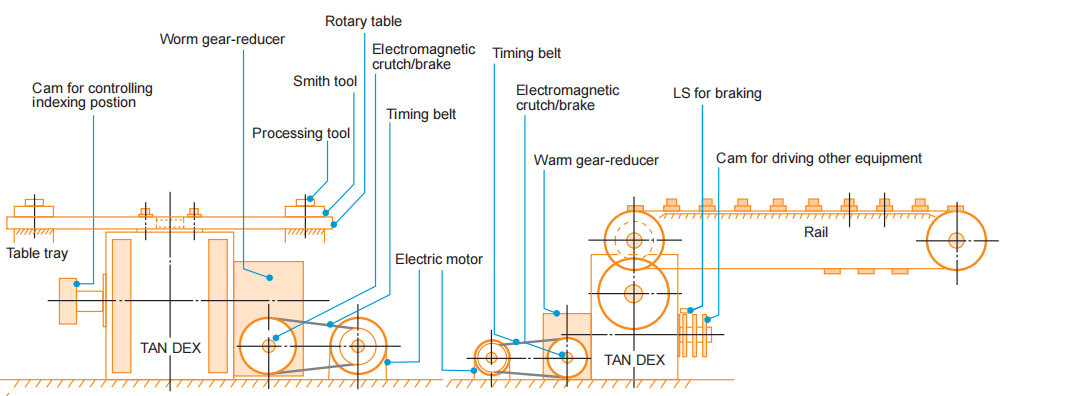

01 Основные области применения

• Производство литий-ионных аккумуляторов и новых источников энергии: Многопозиционные линии сборки вращающихся элементов, высокоскоростные машины для впрыска электролита, машины для сварки пластин и намоточные машины.

• Упаковка для электроники и полупроводников 3C: циферблаты для монтажа микросхем, линии сборки компонентов мобильных телефонов, высокоскоростная сортировка светодиодов и оборудование для контроля.

• Упаковка для пищевых продуктов, повседневной химии и фармацевтики: Многоголовочные ротационные фасовочные машины, высокоскоростные укупорочные машины, этикетировочные машины и автоматизированное оборудование для упаковки в картонные коробки.

• Автоматизация автомобильных компонентов: Многопозиционные автоматизированные линии сварки, завинчивания, сборки и контроля фар, сцеплений и корпусов прецизионных клапанов.

02 Основные инженерные проблемы решены

• Устранение люфтов и кумулятивных ошибок: Традиционные схемы "серводвигатель + стандартный редуктор" создают механические мертвые зоны во время частых циклов пуска-остановки, что со временем приводит к кумулятивным ошибкам позиционирования. Система индексации кулачков HG основана на механической жесткой фиксации и чистом трении качения для физического устранения люфта, обеспечивая долговременную и абсолютную повторяемость.

• Смягчение ударов и вибрации при запуске и остановке на высокой скорости: При ограниченном времени цикла (например, при времени индексации менее 0,5 секунд) мгновенное ускорение вызывает сильную вибрацию. Наши математически оптимизированные кривые перемещения (MS/MT) сглаживают пиковое ускорение от источника, предотвращая смещение заготовки и защищая манипуляторы, расположенные выше по потоку, от повреждений.

• Решение проблемы запутывания кабелей и нехватки места: Многопозиционные пневматические или электрические устройства часто приводят к запутыванию кабелей во время вращения. Предлагая стационарные полые центры (серии DT/DA) и плоские ультратонкие профили (серия PU), инженеры могут прокладывать пневматические трубопроводы и кабели непосредственно через центр оси или обеспечивать стабильную транспортировку в тяжелых условиях в условиях ограниченного вертикального зазора.

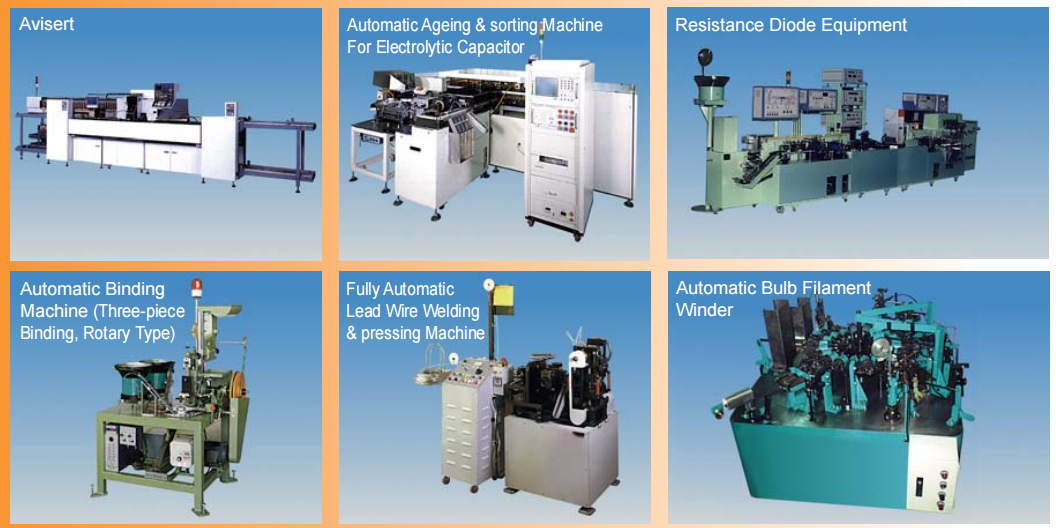

Примеры

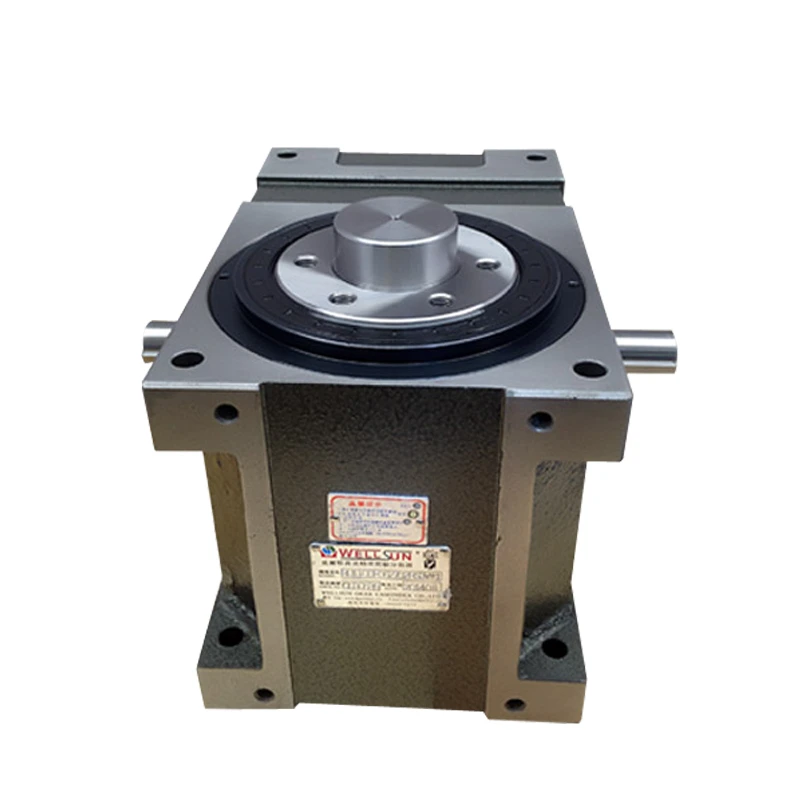

ОСНОВНАЯ СЕРИЯ ПРОДУКТОВ

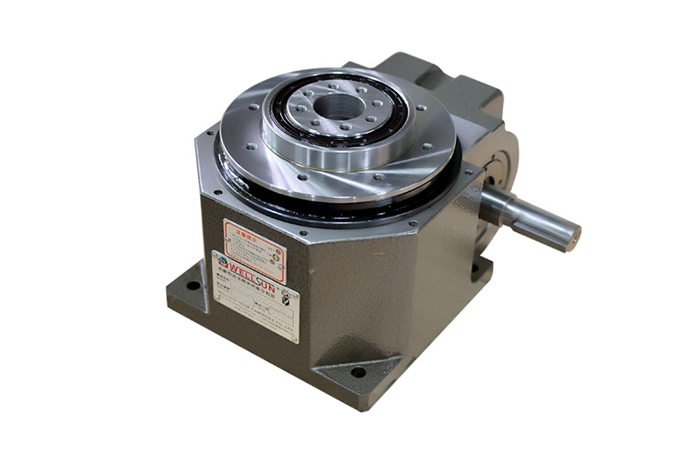

Серия 01 | DF: Фланцевый тип

• Конструкция и жесткость: Оснащен широким низкопрофильным выходным фланцем. Позволяет напрямую крепить тяжелые поворотные диски, поворотные столы или индексирующие пластины большого диаметра без использования дополнительных переходников для фланцев.

• Наилучшие области применения: Высокопроизводительные роторные сборки, многопозиционные автоматизированные сварочные системы и высоконагруженные карусели со строгими требованиями к радиальной и осевой жесткости.

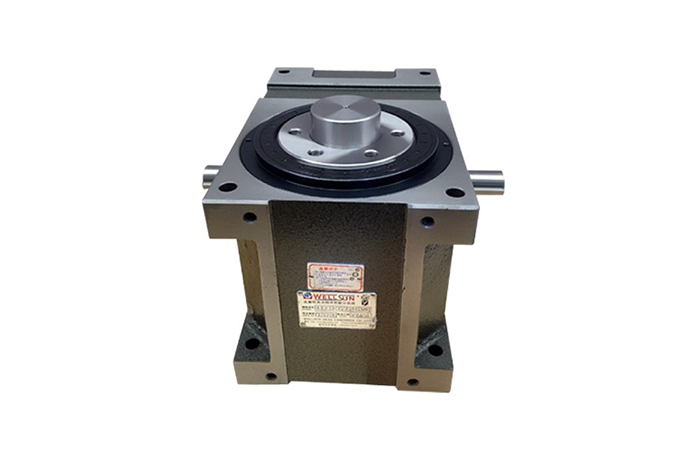

Серия 02 | DT: Настольный тип

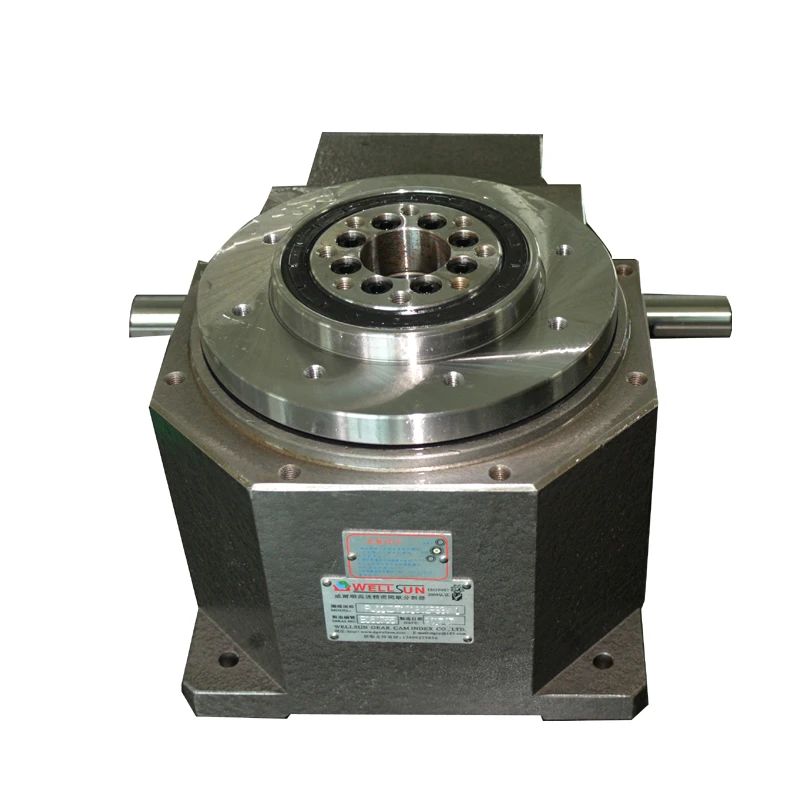

• Преимущество стационарного полого центра: Конструкция рабочего стола с высокой стабильностью и широким основанием оснащена встроенным стационарным полым отверстием по центру.

• Оптимальные области применения: Компоновки, требующие сложных верхних механизмов оснастки. Позволяет пневматическим линиям, электропроводке или центральным приводным валам проходить непосредственно через центр индексатора, полностью исключая запутывание кабелей при высокочастотном вращении.

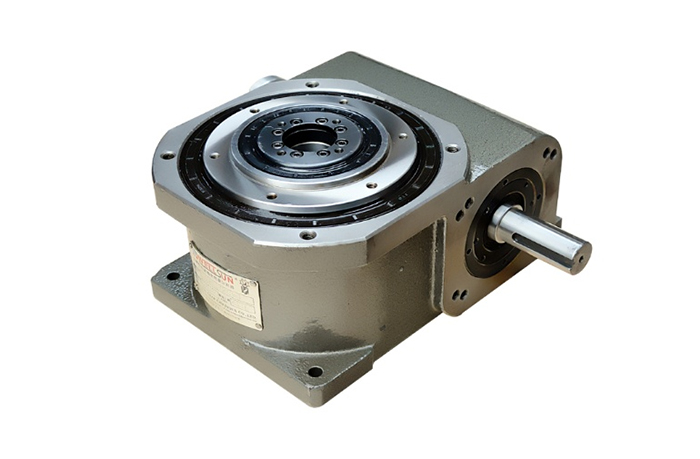

Серия 03 | DA: Ультратонкий настольный тип

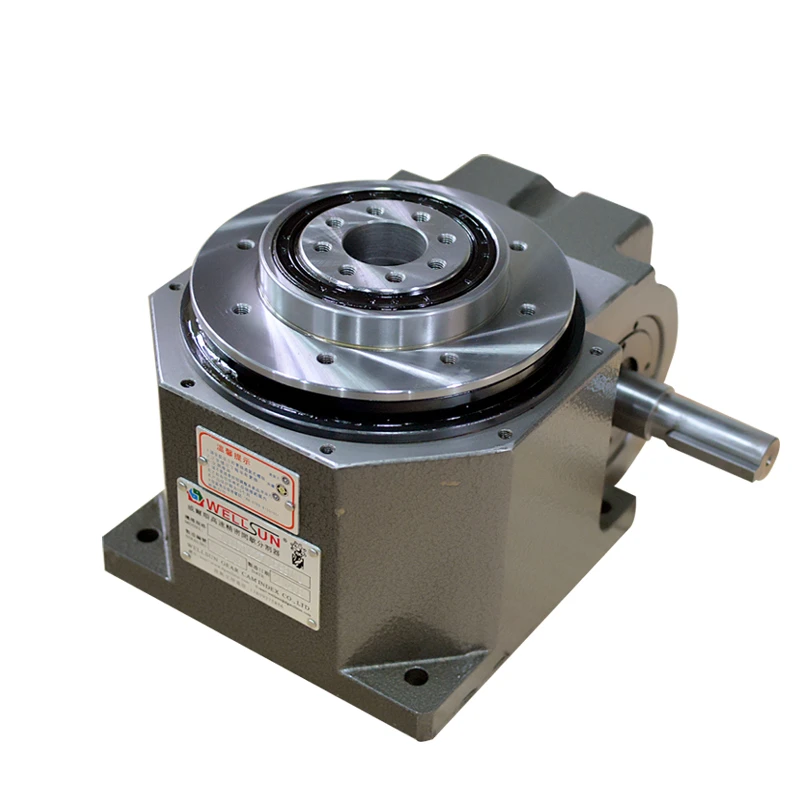

• Оптимизация пространства: Компактная версия настольного типа, значительно уменьшающая высоту вертикального штабеля при сохранении возможности центрального полого отверстия большого диаметра.

• Оптимальные области применения: Компактные ячейки автоматизации, прецизионное оборудование для тестирования/инспекции электронных компонентов и блоки автоматизации с экстремальными вертикальными зазорами.

Серия 04 | PU: Пластинчатый тип

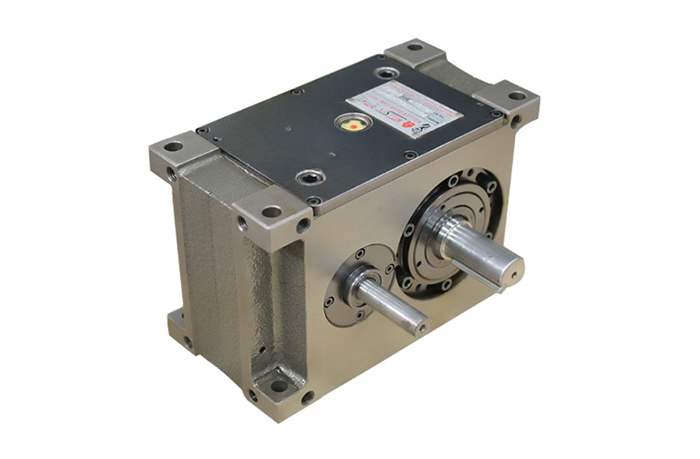

• Исключительная устойчивость к крутящему моменту: Оснащен высокопрочными внутренними подшипниками, обеспечивающими исключительную осевую нагрузку. Толщина корпуса сведена к минимуму за счет плоской, пластинчатой конструкции, обеспечивающей сверхнизкий центр тяжести и непревзойденную устойчивость к опрокидывающим моментам.

• Оптимальные области применения: многопозиционные цепные конвейеры большого диаметра, высокопроизводительные конвейеры с прерывистым вращением и автоматизированные сборочные линии, требующие исключительно низкой высоты транспортной поверхности от пола.

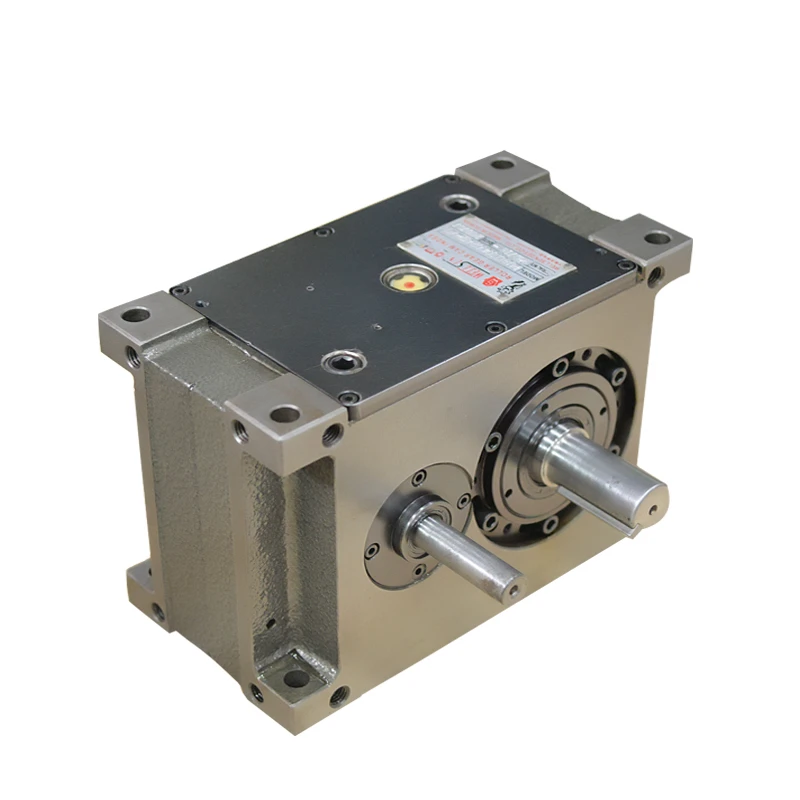

Серия 05 | DS: Тип вала

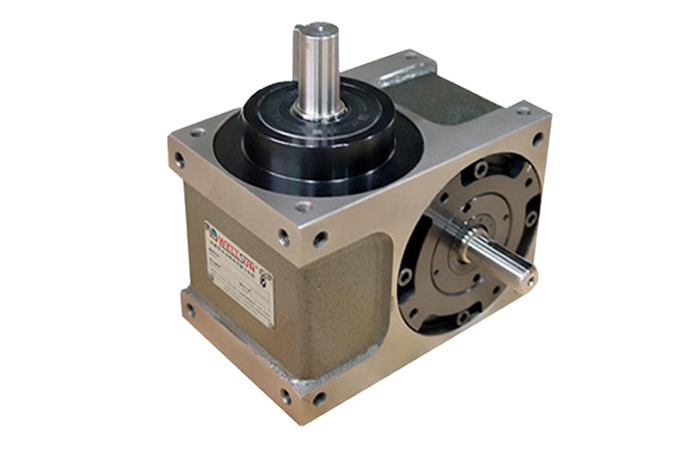

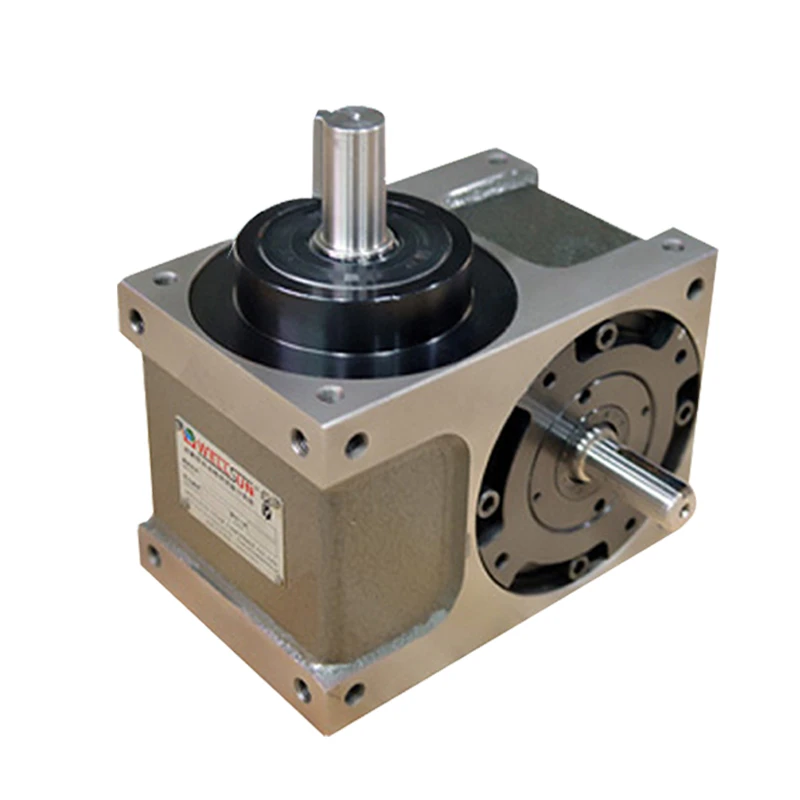

• Гибкая интеграция интерфейса: На выходе получается прецизионно отшлифованный цельный вал со стандартным шпоночным пазом.

• Наилучшее применение: интеграция с непрямым приводом. Идеально подходит для привода конвейерных цепей с помощью звездочек, зубчатых ремней с помощью шкивов или для привода многоосевых синхронизированных вспомогательных механизмов с помощью стандартных зубчатых колес.

ТЕХНИЧЕСКАЯ НОМЕНКЛАТУРА И КОД ВЫБОРА

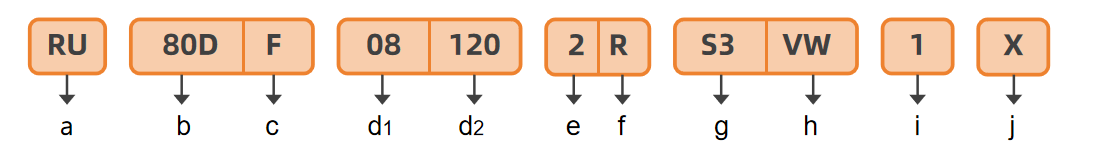

Чтобы обеспечить безупречную работу инженерных коммуникаций, пожалуйста, при заказе ознакомьтесь со следующей стандартной схемой выбора кода:

Системы индексации кулачков

• a. Тип механизма: RU – Базовый механизм с роликовым кулачком высокой жесткости.

• b. Размер модели: Расстояние между центрами входного и выходного валов (например, 80D = 80 мм).

• c. Конфигурация выходного сигнала: DS (Тип вала), DF (тип фланца), DT (тип стола), DA (Тип ультратонкого стола), PU (тип пластины).

• d1. Количество индексирующих станций (остановок): Стандартные деления индексации (например, 08 = 8 остановок); можно настроить до 48 остановок.

• d2. Угол поворота входного кулачка: угол поворота входного вала, предназначенный для приведения в движение выходного делителя (например, угол поворота 120° / оставшиеся 240° представляют время простоя в неподвижном состоянии).

• например, Кривая движения кулачка: 1-Модифицированная трапеция (MT), 2-Модифицированная синусоида (MS), 3 -Модифицированная постоянная скорость (MCV50).

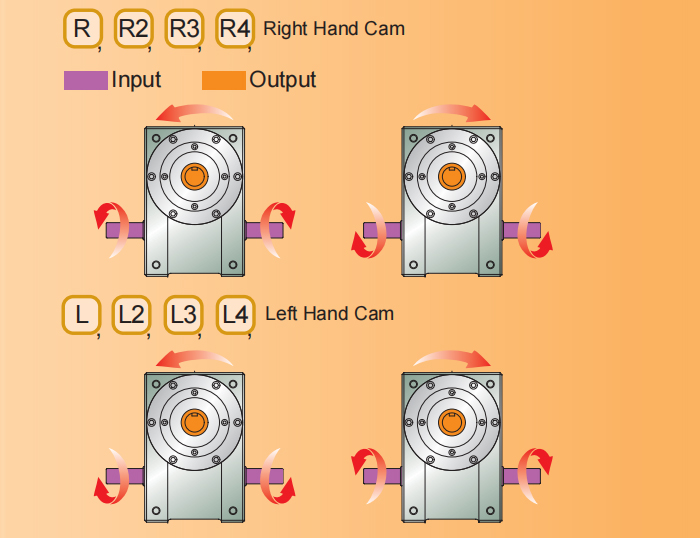

• f. Направление спирали кулачка и количество заходов: определяет правую (R) или левую (L) спираль, а также количество заходов на один оборот входного вала (1, 2, 3 или 4 захода).

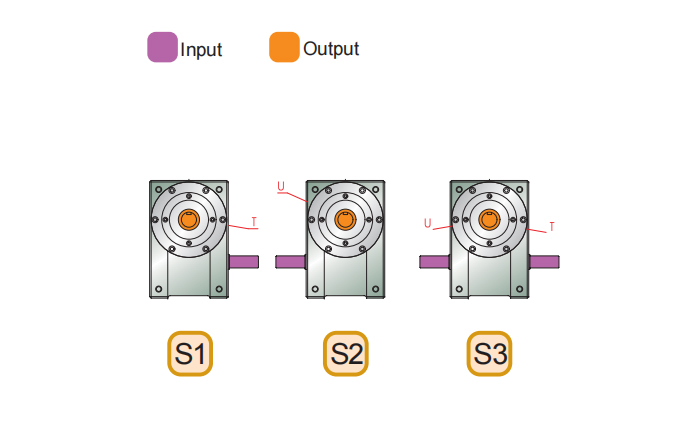

• g. Расположение входных валов: варианты от S1 до S4, определяющие одинарные или двойные удлиненные входные валы и их пространственное расположение.

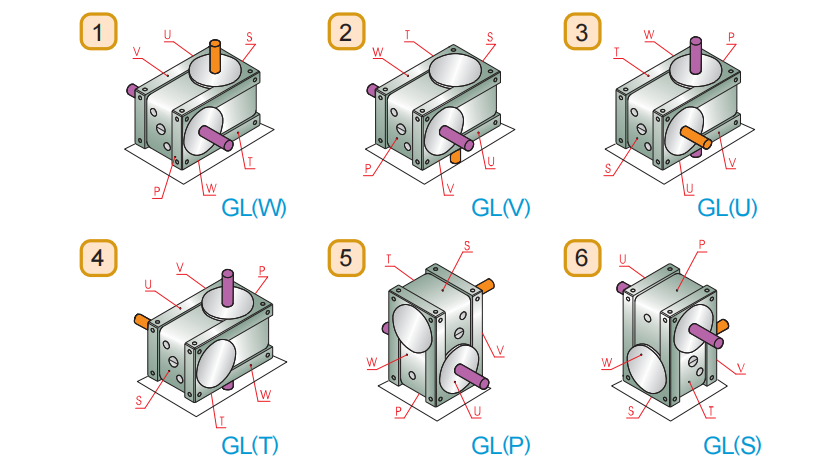

• h. Монтажные поверхности корпуса: Задает обработанные монтажные поверхности, оснащенные резьбовыми отверстиями (V, W, P, S, T, U), которые идеально соответствуют вашей конструкции рамы.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА И ЗАГРУЗКА КАТАЛОГА

• Получите доступ к большему количеству моделей и подробным размерам: На этой странице представлены только основные серии core. Для получения информации об особых конфигурациях, подробных данных о допустимом динамическом крутящем моменте и предельной осевой/радиальной нагрузке, пожалуйста, скачайте наш каталог продукции напрямую.

• Разработка нестандартных решений и подбор оборудования по индивидуальному заказу: Для высокочастотных, сверхтяжелых нагрузок, нестандартных углов поворота или экстремальных пространственных ограничений, пожалуйста, обращайтесь к инженерам HAEGOLIA application engineers. Основываясь на реальных производственных условиях, мы предлагаем расчеты соответствия инерции и комплексные решения по выбору систем прерывистого движения.
