Технология горизонтальной обработки с высокой жесткостью для тяжелых энергетических и силовых компон
Поделиться
Описание
Это решение, ориентированное на использование в энергетическом оборудовании большой мощности, системах передачи электроэнергии и крупномасштабном производстве клапанов, подчеркивает инженерное применение горизонтальной серии NCCT (роликовый кулачок + трехкомпонентная муфта сцепления). Благодаря горизонтальной конфигурации установки, сочетающейся с присущей станку жесткостью, эта установка обеспечивает высокоинтенсивное удаление металла с крупных и тяжелых заготовок. Это решение подчеркивает "исключительную жесткость" горизонтальных обрабатывающих центров (HMC) и "возможность гибкого расширения" вертикальных обрабатывающих центров (VMC), обеспечивая надежный уровень точности обработки для клиентов тяжелой промышленности по всему миру.
1.Отраслевые характеристики
Оптимизация гравитационной нагрузки
Для массивных деталей (например, больших шаровых кранов, тяжелых корпусов редукторов) горизонтальное расположение позволяет более эффективно распределять нагрузку, значительно снижая радиальное воздействие на главный шпиндель поворотного стола.
Удаление тяжелых материалов
Для черновой обработки торцовыми фрезами большого диаметра требуется, чтобы индексирующий стол сохранял исключительную механическую статическую жесткость в заблокированном состоянии.
Оптимизированное удаление стружки
Горизонтальная обработка использует силу тяжести для быстрого удаления стружки при сверлении глубоких отверстий или многогранном фрезеровании, защищая как режущий инструмент, так и обрабатываемые поверхности.
2.Обычные заготовки
Энергетическое оборудование
Корпуса шаровых кранов среднего и большого размера, компоненты противовыбросовых устройств (BOP) и крупные коллекторные клапаны.
Передача электроэнергии
Корпуса мостов для тяжелых грузовиков, промышленные коробки передач и поворотные опоры для строительной техники.
Общая тяжелая промышленность
Рабочие станции прецизионного индексирования для горизонтально-расточных и фрезерных станков.
4. Инженерная конфигурация

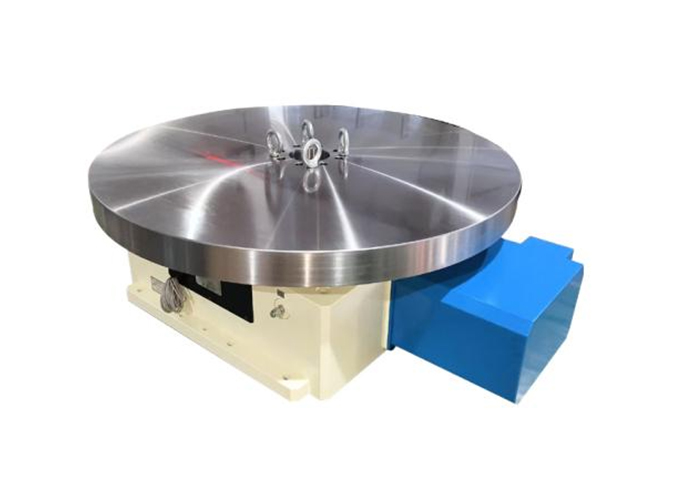

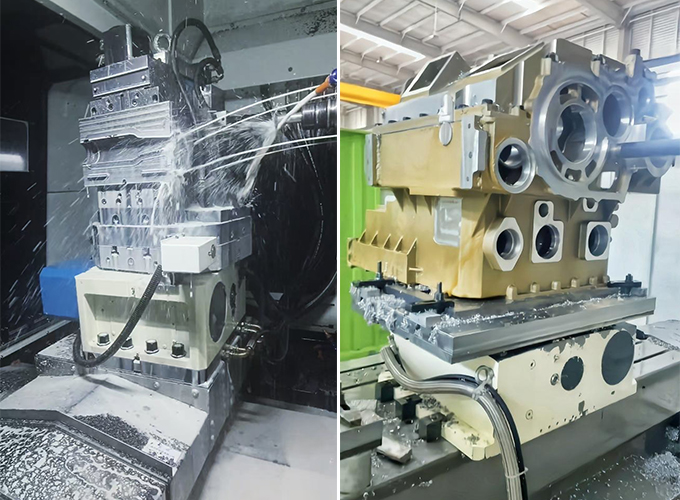

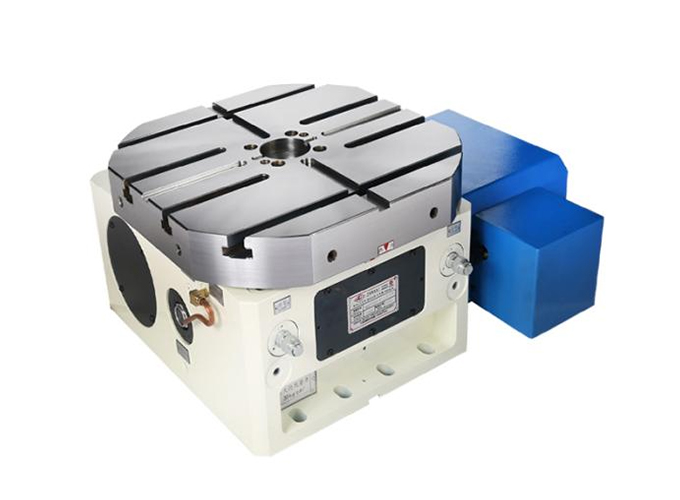

Основное решение: Горизонтальный NCCT + горизонтальный обрабатывающий центр (HMC)
Рекомендуется использовать со средне- и крупногабаритными станками HMC с размером рабочего стола 800 мм и более. Это золотой стандарт для обработки в тяжелых условиях, обеспечивающий максимальную точность позиционирования и эффективность резания.
Дополнительное решение: Горизонтальный NCCT + вертикальный обрабатывающий центр (VMC)
Рекомендация: Рекомендуется использовать с высокопрочными VMC с ходом поршня 1200 мм или более.
Технический совет: Для такой комбинации обычно требуется специально разработанная угловая пластина или модульная система креплений для устранения пространственных помех и обеспечения стабильности заготовки в вертикальном положении.
5. Болевые точки отрасли: понимание вибрации и смещения
Низкочастотный резонанс:
Во время консольной обработки или интенсивной боковой резки недостаточное усилие фиксации на стандартных столах приводит к низкочастотному резонансу, который может нарушить чистоту поверхности важных уплотняющих поверхностей.
Воздействие гидравлических колебаний:
В крупномасштабных цехах непостоянное усилие запирания, вызванное колебаниями температуры гидравлического масла, может привести к смещению размеров в течение длительных производственных циклов.
7. Технические консультации для учета глобальных изменений
Чтобы обеспечить максимальную производительность оборудования в различных географических условиях (от арктических регионов до тропических районов с высокой запыленностью), мы обладаем следующими инженерными знаниями:
Вязкость жидкости и температура окружающей среды:
В холодном климате изменение вязкости гидравлического масла может повлиять на время срабатывания. Мы рекомендуем использовать гидравлическое масло ISO VG 32/46 с низкой температурой застывания, чтобы обеспечить быструю регулировку положения и постоянное усилие фиксации трехкомпонентного сцепления.
Управление тепловым смещением:
Для крупногабаритных прецизионных деталей мы рекомендуем провести процедуру "прогрева" - перед резкой в течение 15 минут поработать с индексирующим столом. Это позволяет достичь теплового равновесия между внутренними роликовыми кулачками и муфтой сцепления, устраняя отклонение точности на микронном уровне, вызванное изменениями температуры окружающей среды.
Защита от пыли и уплотнений:
В условиях повышенного содержания чугунной пыли регулярно проверяйте систему воздушной завесы, чтобы предотвратить попадание абразивных частиц на поверхности зацепления зубчатых колес и сохранить целостность замка.
Преимущества
01
Исключительная виброустойчивость
Конструкция "Динамического и статического разделения" предохраняет прецизионный роликовый кулачковый механизм от ударных нагрузок, продлевая срок службы оборудования более чем на 30%.
02
Значение для одной настройки
Горизонтальная многогранная обработка снижает необходимость в многократном подъеме крана, повышает безопасность оператора и обеспечивает превосходную точность взаимного расположения отверстий и поверхностей.
03
Совместимость с системой
Легко адаптируется к основным мировым системам ЧПУ для быстрой и точной интеграции многоосевого позиционирования.
9. Целевые покупатели
Менеджеры по производству в компаниях-производителях, специализирующихся на мировом энергетическом оборудовании и тяжелой энергетической технике.
Технические руководители стремятся модернизировать 3-осевое оборудование с возможностью горизонтальной многогранной обработки.
Специалисты по контролю качества в тяжелой промышленности, которым требуется превосходная обработка поверхности в тяжелых условиях резания.
Опыт, выходящий за рамки аппаратного Обеспечения.
В HAEGOLIA мы предлагаем техническую логику, которая повышает эффективность вашего цеха. Не уверены, какая конфигурация поворотного стола лучше всего подходит для вашей производственной линии? Обратитесь к нашей базе знаний или поговорите со стратегическим консультантом уже сегодня.
